Picareta da almofada de AOI Inspection Machine Car Charging da visão SZ-X3 e equipamento autônomos do lugar
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Detecte a placa dos auriculares de Bluetooth |
| Método de detecção: | biblioteca padrão componente Auto-construída | Cobertura da detecção: | Menos a lata, procurar um caminho mais curto, poluição |
| Realçar: | Almofada de carregamento AOI Inspection Machine do carro,Picareta e lugar AOI Inspection Machine,Máquina autônoma do aoi para o PWB |
||

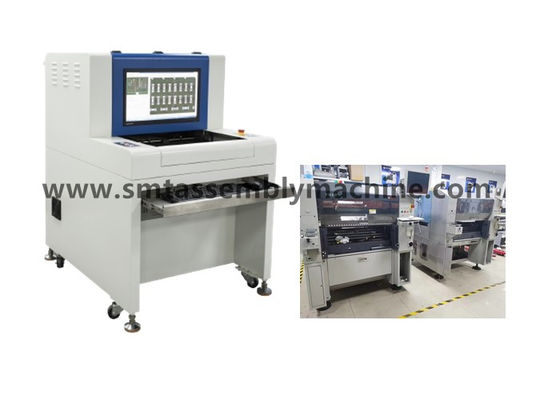

Picareta da almofada do carro autônomo da inspeção da visão de AOI SZ-X3 e equipamento de carregamento Yamaha YS20 do lugar

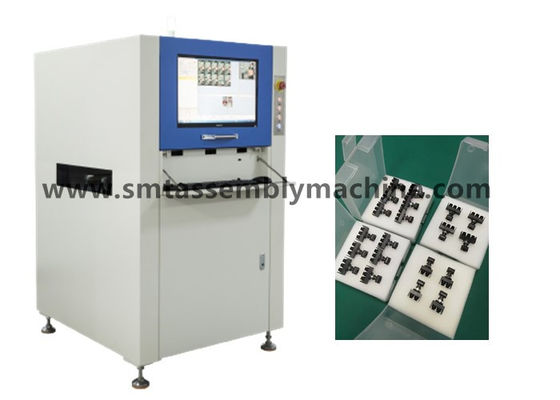

O equipamento JUKI2050 AOI autônomo SZ-X3 da picareta e do lugar detecta a placa de carregamento
Placa Yamaha YS20 do fogão de arroz PCBA da inspeção de AOI Inspection Machine SZ-X3
Máquina de Yamaha YS10 SMT depois que AOI SZ-X3 detecta a tira do poder do carregador do telefone celular
Yamaha YS24 conduziu a picareta e a visão da máquina AOI SZ-X3 do lugar detecta a placa do teclado
Placa autônoma do fone de ouvido do bluetooth da detecção da máquina AOI SZ-X3 de Yamaha YS12 SMT
Picareta automática de SMT e placa componente do rato da detecção da máquina AOI SZ-X3 do lugar
Picareta de JUKI e material do detector AOI SZ-X3 da máquina do smd do lugar no trilho de prata
AOI Inspection Machine SZ-X3 detecta a soldadura positiva e negativa da polaridade
A linha do MERGULHO consiste em máquinas de encaixe acena o equipamento principal de solda etc. de AOI
Tamanho autônomo Max430×330mm do PWB da verificação do MERGULHO de encaixe AOI SZ-X3 da produção de máquina
A função do equipamento de testes de AOI é detectar produtos defeituosos do controle da placa de PCBA.
Após a solda da onda do encaixe do MERGULHO: mais lata, menos lata, furo da lata, para procurar um caminho mais curto não para fora, fixar, etc.
Após a fornalha de SMT: as peças faltantes, desalinhamento, peças erradas, reverso da polaridade, ruptura, poluição, menos lata, mais lata, procuram um caminho mais curto, solda virtual, etc.
Linha máquina e máquina em linha da separação do equipamento.
Modelos autônomos: Produtos do remendo da detecção X1, produtos de encaixe da detecção X3;
Modelos em linha: Produtos do remendo da detecção da foto da câmera X5, produtos de encaixe da detecção da foto da câmera X6.
O equipamento JUKI2050 AOI autônomo SZ-X3 da picareta e do lugar detecta a placa de carregamento
Função de AOI: Taxa eficaz da detecção de AOI: sobre 99% (taxa manual da detecção: aproximadamente 70%);
Reduza trabalham: 2-4 pessoas pela linha de produção, eficiência alta da detecção;
Com a função do SPC, os defeitos do processo podem exatamente ser contados e eficazmente controlado;
A estabilidade é muito mais alta do que o trabalho manual, e o uso a longo prazo pode significativamente reduzir o custo total;
Pode aumentar a força detalhada da empresa e eficazmente aumentar sua concorrência total.
História de produtos da máquina da colocação de YAMAHA
1984: A divisão de YAMAHA IM (maquinaria inteligente) desenvolve com sucesso da “a máquina colocação” e os começos que vendem a em Japão
1987: Os YM4600S, os YM6000S, e os YM6000T foram exibidos em NEPCON JAPÃO, Japão, e o YM1000D foi na venda
1988: O OEM “PHILIPS” DA MÁQUINA DA COLOCAÇÃO DE YAMA COMEÇA VENDAS ULTRAMARINAS
1989: Tecnologia visual do alinhamento - YM3000V vai na venda
1990: A série Hyper - YM66S, YM84S, YM100VP - foi na venda
1993: O YV112, um dispositivo completo-visual do reconhecimento, foi na venda
1994: O YVL80 vai na venda
1995: O YV120 vai na venda
1995: O YV112II vai na venda
1995: YV100, YVL88, YV86D, YV100D vão na venda
1997: Dispositivos completos do reconhecimento visual - YV100II, YVL88II, YV64, YV112III e YV64D vão na venda
1997: Produção cumulativa de 5.000" máquinas de superfície da montagem de Yamaha”
1998: Produção cumulativa de 2.000" máquinas de superfície da montagem de PHILIPS”
1999: As máquinas de alta velocidade modulares – YV100X, YV88X, YV100XT e HSDX – vão na venda
2000: Yamaha IM adquire Tenyru, Japão, um fabricante famoso da máquina da colocação da microplaqueta em Japão, e restabelece uma empresa nova, mim pulsa, Japão
2000: Máquina de alta velocidade modular - YV180X e da “máquina imprimindo de alta velocidade precisão” - YVP - começou vendas
2001: Produção cumulativa de 10.000 máquinas de superfície da montagem
2001: As máquinas de alta velocidade modulares, YV100Xg, YV88Xg, YV100XTg, YV180Xg e HSDXg vão na venda
2002: Os minicomputadores modulares – TRÊS M “YT16” e “máquina imprimindo de alta velocidade da precisão sem chumbo” – YVP-Xg vão na venda
2003: Placer híbrido, equipamento híbrido da colocação SEMI e de SMT - o cubo vai na venda
2004: A máquina modular YG200 da ultra-alto-velocidade vai na venda
2004: Distribuidor modular da ultra-alto-velocidade - YGD vai na venda 2005: “Máquina de alta velocidade modular” - YG100 vai na venda
2005: AOI-YGI modular vai na venda
2005: A máquina multifunction da ultra-alto-precisão modular – YG88 vai na venda
2007: A máquina modular da colocação da ultra-alto-velocidade – YG300 vai na venda
2008: A máquina de alta velocidade modular da colocação – YG12 vai na venda
2009: A máquina multifunction da elevada precisão modular – YG12F vai na venda
2009: A máquina modular da colocação da ultra-alto-velocidade – YS24 & YS24X vão na venda
2012: A máquina da colocação do módulo do alto densidade YSM40 é lançada
2013: Máquina distribuidora de alta velocidade - YSD lançou-se
2014: A máquina YCP10 imprimindo compacta de capacidade elevada e o Z: A máquina imprimindo compacta de capacidade elevada de LEX é lançada
2015: A máquina YSM40 da colocação da ultra-alto-velocidade é lançada
2015: YSM20, Z.LEX lançou-se oficialmente
2016: O YSM40R o mais rápido do mundo pela área de unidade foi liberado
2017: YSM10, YSM20R foi oficialmente na venda.
Em 2019, a máquina da colocação YRM20, a máquina superior da colocação do módulo da ultra-alto-velocidade do desempenho foi posta sobre a venda.
Parâmetros/X3 técnicos de SZ-X1 do equipamento ótico autônomo da inspeção de AOI
| Especificações funcionais | |
| Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
| Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
| Câmera | Câmara digital esperta da cor completa |
| Definição/escala visual/velocidade |
Opcional: FOV 25μm/Pixel: padrão da velocidade da detecção de 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms> opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
| fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
| Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
| Controlo a distância | Operação remota, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP |
| Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
| Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
| sistema operacional | Profissional Windows7 |
| Verifique a saída do resultado | monitor do LCD de 22 polegadas |
| Especificações de sistema | |
| Escala do tamanho do PWB | 50×50mm (minuto) ~430×330mm (máximos) |
| Escala da espessura do PWB | 0,3 a 5 milímetros |
| PWB que aperta o afastamento da borda do sistema | PARTE SUPERIOR: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo do PWB | 3KG |
| Cabo flexível do PWB | <5mm or="" 2=""> |
| Parte superior do PWB e altura líquida inferior | Lado superior do PWB: lado da parte inferior do PWB de 30 milímetros: 60 milímetros |
| Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
| Altura do transporte acima da terra | 850 a 920 milímetros |
| Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
| Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
| Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
| Peso do dispositivo | APROXIMADAMENTE 350KG |
| Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
| Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
