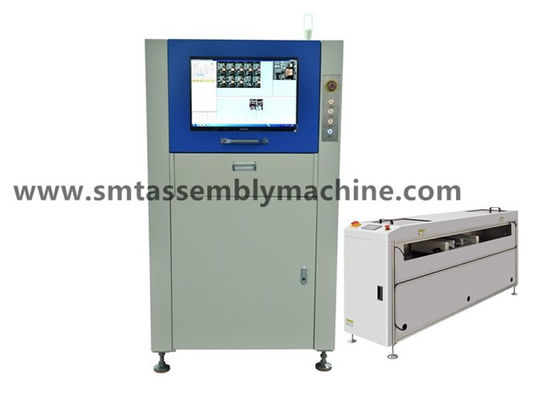

Água ótica Heater Board Patch Inspection da máquina da inspeção de SMT
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Painel de controle elétrico do aquecedor de água |
| Método de detecção: | brilho, cor, análise gráfica | Cobertura da detecção: | Inspeção do remendo da placa do potenciômetro da água quente |
| Realçar: | Máquina ótica da inspeção de SMT,Máquina ótica autônoma da inspeção,Máquina de SMT AOI |
||
Água ótica Heater Board Patch Inspection da máquina da inspeção de SMT
SMT automatizou a inspeção ótica Yamaha YSM20 do remendo da placa do aquecedor de água da inspeção AOI
Placa automática do painel de exposição PCBA do diodo emissor de luz do PWB AOI Inspection Machine Inspection
A inspeção ótica automatizada SMT AOI verifica a placa de poder do monitor do computador
Remendo ótico automatizado de SMT do aoi da inspeção da inspeção visual da placa da tabuleta PCBA
Teste ótico da máquina AOI da inspeção de SMT a qualidade da placa da impressora PCBA
Detecção visual autônoma Yamaha YS24 do MERGULHO exterior AOI SZ-X3 do painel de controlo do poder do projetor
A Olá!-tecnologia Co. de Shenzhen Wanbo, Ltd. é um fabricante de equipamentos eletrônicos profissional que integra o R&D, a produção e as vendas, produzindo: Equipamento de testes de AOI, máquina de encaixe do AI, onda que solda, solda de reflow, plataforma da conexão, carga automática e equipamento máquina do descarregamento, máquina de empilhamento, máquina do canto e o outro; O armazém tem o equipamento de segunda mão: Máquina da colocação de Panasonic, máquina da colocação de Yamaha, máquina da colocação de JUKI, máquina da colocação de Samsung, máquina doméstica da colocação da EZ-passagem, máquina doméstica da colocação da máquina da plataforma, máquina de impressão, equipamento de solda de reflow e outro de apoio; O armazém tem acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
Lista componente principal da configuração AOI do detector ótico autônomo de SZ-X1/X3
Nome comercial
trilho de guia Taiwan Shangyin
Parafuso movimentador Taiwan Shangyin
Montagem Taiwan Shangyin do eixo
Motores e movimentações Mitsubishi ou Panasonic
cor da câmera 5 milhão câmeras do pixel
lente Utron de Japão
Cartão de esportes Raysay
Fonte luminosa coaxial colorida RGB da Quatro-cor da fonte luminosa
O entalhe comuta Omron
Fonte de alimentação de comutação Taiwan Mingwei
Protetor Schneider/CHNT do escapamento
Schneider/CHNT vazio
Relés intermediários Omron
Linha do remendo de SMT automática
Linha de produção remendos de SMT de SMT da exposição do equipamento e equipamento da inspeção
Luz alta: bocal do vácuo da picareta e do lugar, alimentador do smt
Máquina e acessórios da colocação da série do CM da máquina da colocação de Panasonic
meio da máquina da colocação componente e máquina de alta velocidade da colocação
Máquina da colocação de Panasonic da máquina da colocação de SMT
Máquina da colocação da máquina JUKI da colocação de Samsung
carregador e descarregador da completo-automatização totalmente automático
Descarregador Completo-automático automático do carregador
MERGULHO de encaixe de carregamento da máquina do MERGULHO da caixa do descarregador 2 automáticos
Entrando o amortecedor do PWB da Multi-função do PWB do amortecedor do PWB da máquina
máquina do amortecedor do PWB da Multi-função
Máquina de solda de solda da onda da máquina da onda
linha de encaixe Completo-automática MERGULHO de encaixe do cabo do MERGULHO
Linha de encaixe solução do MERGULHO totalmente automático
Máquina de solda da dobro-onda sem chumbo
A lâmpada do diodo emissor de luz perla o bocal da sução da lente da microplaqueta
Circunstâncias ótimas 0,155 segundos/microplaquetas (23300CPH)
Acessórios de Yamaha da máquina da colocação de Yamaha
Máquina Yamaha YSM20 Yamaha YSM10 da colocação de SMT
Máquina da colocação de Yamaha YV100II Yamaha YV100Xe Yamaha
Máquina da colocação de Yamaha YV100Xe
exposição da máquina da opinião da Em-máquina
Parâmetrosde SZ-X1/X3TechnicaldoequipamentoóticoautônomodainspeçãodeAOI
| Especificações funcionais | |
| Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
| Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
| Câmera | Câmara digital esperta da cor completa |
| Definição/escala visual/velocidade |
Opcional: FOV 25μm/Pixel: velocidade da detecção de 40.70mm X30.90mm< 270ms=""> Padrão: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms> Opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms=""> Opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
| fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
| Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
| Características especiais | Os programas múltiplos correm ao mesmo tempo, apoiam o programa automático do aviso; peças de gerencio 0-359° (em 1°) |
| Testes mínimos da parte | 10µm: 01005chip & 0.3pitch IC |
| Regulamento do SPC e do processo | Grave dados de teste durante todo o processo e execute estatísticas e a análise, alguma área pode ver o estado da produção e a análise da qualidade, e a saída Excel, Txt e outros formatos de arquivo |
| Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
| Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
| sistema operacional | Profissional Windows7 |
| Verifique a saída do resultado | monitor do LCD de 22 polegadas |
| Especificações de sistema | |
| Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
| Altura do transporte acima da terra | 850 a 920 milímetros |
| Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
| Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
| Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
| Peso do dispositivo | APROXIMADAMENTE 350KG |
| Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
| Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
