Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Tira do poder do monitor do computador |
| Método de detecção: | Análise do contraste da imagem | Cobertura da detecção: | Elementos da placa de poder do monitor do computador |
| Destacar: | 1D SMT AOI Machine,SMT de alta velocidade AOI Machine,A alta velocidade automatizou o equipamento ótico da inspeção |
||
Shenzhen Wanbo High tech Co., Ltd. produz equipamento de teste AOI, máquina de plug-in AI, solda de onda, solda de refluxo, plataforma de conexão, carregador automático, empilhador,Máquinas de canto e outros equipamentos;
Vendas de montadoras de segunda mão: montadoras Matsushita, montadoras Yamaha, montadoras JUKI, montadoras Samsung, montadoras domésticas EZ pass e montadoras domésticas de plataformas, impressoras,Solução por refluxo, solda e outros equipamentos de apoio;
Venda de acessórios: motores, placas, cabeças laser, acessórios FEEDER, bicos, etc.
Funcionalidade de software poderosa
1Extração de cores, análise estatística, programação offline da função estatística SPC;
2Reconhecimento de caracteres (OCR).
3Análise de distância de cores, interconexão de várias máquinas, análise de gravidade específica em preto e branco
4. Biblioteca padrão de componentes auto-construídos de ponte de IC;
5. Reconhecimento automático e detecção da superfície inferior da análise de brilho;
6Função de importação de dados CAD, que pode gerar e exportar relatórios diários, semanais e mensais;
7Análise de semelhança gráfica para detecção de múltiplos painéis.
Lentes de chip de lâmpadas de LED
Condições ótimas 0,155 sec/chip (23300CPH)
Máquina de colocação Yamaha
Garrafa de sucção
Acessórios Yamaha
Máquina de colocação SMT
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II
Yamaha YV100Xe
Máquina de colocação Yamaha YV100Xe
Visão interna da máquina
Exibição da máquina
Linha de correcção SMT
Display do equipamento da linha de produção SMT
Parches SMT e equipamento de inspecção
Luz alta: escolha e coloque o bico de vácuo, alimentador SMT
Máquinas de colocação da Panasonic, da série CM
Máquina de colocação de componentes
Máquinas de colocação de velocidade média e alta
Máquina de colocação SMT
Máquina de colocação Panasonic
Máquina de colocação Yamaha
Máquina de colocação Samsung
Máquina de colocação JUKI

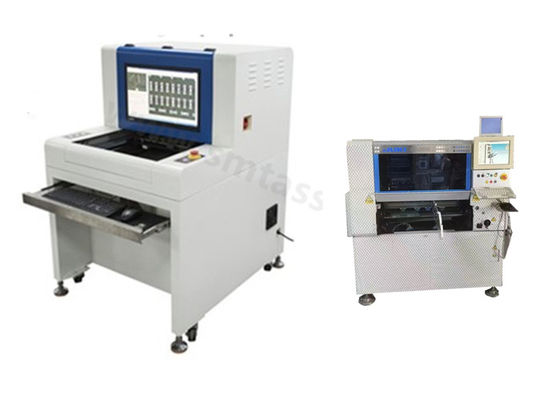

SZ-X1/X3Parâmetros técnicos dos equipamentos de inspecção óptica AOI offline
| Especificações funcionais | |
| Placa de circuito testada | Forno de refluxo SMT Forno de pré-refluxo, inspeção de placas de circuito, pré-soldagem por soldagem em onda, inspeção de placas de circuito após soldagem por ondas |
| Método de detecção | Extração de cores, modelagem estatística, comparação de imagens a cores completas, definição automática de parâmetros de acordo com diferentes pontos de detecção (como deslocamento, polaridade, curto-circuito, etc.) |
| Câmara | Câmera digital inteligente a cores completas |
| Resolução/Rango visual/Velocidade |
Opcional: 25μm/Pixel FOV: 40.70mm X30.90mm Velocidade de detecção < 270ms/FOV Padrão: 20μm/Pixel FOV: 32.56mm×24.72mm Velocidade de detecção <260ms/FOV Opcional: 15μm/Pixel FOV: 24,42mm X 18,54mm Velocidade de detecção < 240ms/FOV Opcional: 10μm/Pixel FOV: 16,28mm X12,36mm Velocidade de detecção < 220ms/FOV |
| Fonte de luz | Fonte de luz LED de alta luminosidade RRGB coaxial de torre de anel (luz colorida) |
| Modo de programação | Escrita manual, enquadramento automático, importação de dados CAD e bibliotecas automáticas de correspondência |
| Características especiais | Múltiples programas executados ao mesmo tempo, suporte ao programa de recall automático; 0-359° de rotação de peças (em 1°) |
| Ensaios mínimos de peças | 10μm:01005 chip e IC de 0,3 pitch |
| Resumo do CPC e regulamentação dos processos | Registro de dados de teste durante todo o processo e realizar estatísticas e análises, qualquer área pode ver o estado de produção e análise de qualidade, e saída Excel, Txt e outros formatos de arquivo |
| Sistema de códigos de barras | Reconhecimento automático por câmara e transmissão de código de barras (código 1D ou 2D) e função multi-marca (incluindo Bad Mark) |
| Modo do servidor | A utilização de um servidor central permite gerir de forma centralizada vários conjuntos de dados AOI |
| sistema operativo | Windows7 Profissional |
| Verifique a saída do resultado | Monitor LCD de 22 polegadas |
| Especificações do sistema | |
| Sistema de transporte | Abertura e retração automáticas de fixações bilaterais, compensação automática da deformação da curvatura do PCB |
| Altura do transportador acima do solo | 850 a 920 mm |
| Fluxo do transportador / tempo | PCB movimenta-se na direção Y Tempo de entrada/saída: 2,5 segundos |
| Condutor da plataforma X/Y | Acionado por um motor de parafuso, precisão de posicionamento < 20μm; o PCB está fixado e a câmara se move na direção X |
| Fornecimento de energia/pressão do ar | AC230V 50/60 Hz inferior a 1KVA / não exigido |
| Peso do dispositivo | Aproximadamente 350 kg. |
| Fator de forma do dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidade ambiente | 10~35°C 35~80% RH (não condensante) |
| Segurança dos equipamentos | Cumprir as normas de segurança CE |
Dica: O quadro faltante do resistor é o mesmo quadro de detecção que o quadro da peça errada, que detecta principalmente filtragem de seda.
