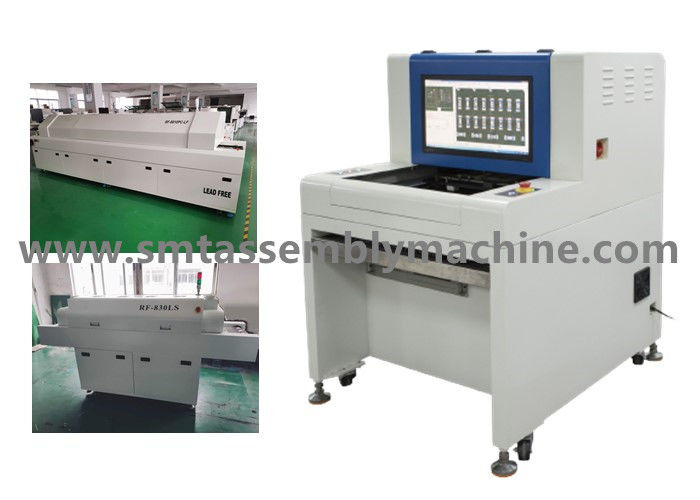

Remendo visual de AOI Inspection Machine SMT da placa da tabuleta PCBA
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Verifique as junções da solda na placa de adaptador da impressora |
| Método de detecção: | Figura análise da similaridade | Cobertura da detecção: | Junção da solda da placa de adaptador da impressora |
| Realçar: | Placa AOI Inspection Machine da tabuleta PCBA,AOI Inspection Machine visual,Remendo AOI Machine de SMT |
||
Remendo ótico automatizado de SMT do aoi da inspeção da inspeção visual da placa da tabuleta PCBA
Teste ótico da máquina AOI da inspeção de SMT a qualidade da placa da impressora PCBA
Detecção visual autônoma Yamaha YS24 do MERGULHO exterior AOI SZ-X3 do painel de controlo do poder do projetor
Painel de controlo de alta potência exterior do poder da lâmpada de rua de AOI Inspection Machine do MERGULHO
Qualidade do controle de máquina de SMT AOI SZ-X3 para o painel de controlo exterior do poder de 100W 200W
Detecção autônoma da qualidade do painel de controlo AOI SZ-X3 do poder da lâmpada do diodo emissor de luz após a solda
O equipamento ótico da inspeção de AOI SZ-X3 inspeciona o painel de controlo da navegação do carro
O equipamento ótico do teste de AOI verifica a qualidade do controle da placa da haste do selfie
Shenzhen Wanbo alto - a tecnologia Co., Ltd. produz o equipamento de teste de AOI, máquina do encaixe do AI, onda que solda, solda da solda de reflow, plataforma da conexão, carregador automático, empilhador, máquina do canto e o outro equipamento;
Vendas de mounters de segunda mão: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domésticos da passagem de EZ e mounters da plataforma, máquinas de impressão domésticos, solda de reflow equipamento de solda e outro de apoio;
Vendas dos acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
Funcionalidade poderosa do software
1. extração da cor, análise estatística, função estatística do SPC que programa off-line;
2. reconhecimento de caráter (OCR). Exploração nivelada do código de barras da gestão da operação;
3. análise da distância da cor, multi interconexão da máquina, análise preto e branco da gravidade específica
4. o auto da ponte de IC construiu a biblioteca padrão componente;
5. reconhecimento automático e detecção da superfície inferior da análise do brilho;
6. função da importação dos dados do CAD, que pode gerar e exportar relatórios diários, semanais, e mensais;
7. análise da similaridade do gráfico para a multi detecção do painel.
Categoria do bocal da sução completa
Bocal da lente convexa
Mounter e acessórios da microplaqueta de Panasonic
Exposição de alguns tipos de componentes de SMD
Undertake personalizou o negócio do bocal
Fábrica do caso
Mounter CM602-L de Panasonic
Equipamento da inspeção
Equipamento de testes de AOI
Placa de PCBA para detectar SMD
Máquina autônoma
Máquina em linha
Placas do teste PCBA
inspeção da fornalha da Cargo-onda
Caso de AOI
Capacidade da detecção
Detecção de produtos de PCBA
Parâmetrosde SZ-X1/X3TechnicaldoequipamentoóticoautônomodainspeçãodeAOI
| Especificações funcionais | |
| Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
| Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
| Câmera | Câmara digital esperta da cor completa |
| Definição/escala visual/velocidade |
Opcional: FOV 25μm/Pixel: velocidade da detecção de 40.70mm X30.90mm< 270ms=""> Padrão: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms> Opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms=""> Opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
| fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
| Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
| Características especiais | Os programas múltiplos correm ao mesmo tempo, apoiam o programa automático do aviso; peças de gerencio 0-359° (em 1°) |
| Testes mínimos da parte | 10µm: 01005chip & 0.3pitch IC |
| Regulamento do SPC e do processo | Grave dados de teste durante todo o processo e execute estatísticas e a análise, alguma área pode ver o estado da produção e a análise da qualidade, e a saída Excel, Txt e outros formatos de arquivo |
| Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
| Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
| sistema operacional | Profissional Windows7 |
| Verifique a saída do resultado | monitor do LCD de 22 polegadas |
| Especificações de sistema | |
| Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
| Altura do transporte acima da terra | 850 a 920 milímetros |
| Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
| Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
| Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
| Peso do dispositivo | APROXIMADAMENTE 350KG |
| Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
| Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
