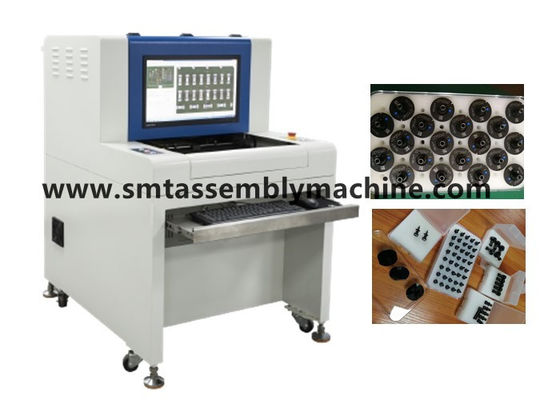

Placa da impressora PCBA do PWB Aoi Machine Test Quality Of do CE
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Verifique a qualidade do painel de controlo da impressora |
| Método de detecção: | Gestão nivelada da operação | Cobertura da detecção: | Junção da solda do diodo de IC da placa da impressora |
| Realçar: | PWB Aoi Machine do CE,PWB de alta velocidade Aoi Machine,Aoi Machine For Pcb de alta velocidade |
||
Teste ótico da máquina AOI da inspeção de SMT a qualidade da placa da impressora PCBA
Detecção visual autônoma Yamaha YS24 do MERGULHO exterior AOI SZ-X3 do painel de controlo do poder do projetor
Painel de controlo de alta potência exterior do poder da lâmpada de rua de AOI Inspection Machine do MERGULHO
Qualidade do controle de máquina de SMT AOI SZ-X3 para o painel de controlo exterior do poder de 100W 200W
Detecção autônoma da qualidade do painel de controlo AOI SZ-X3 do poder da lâmpada do diodo emissor de luz após a solda
O equipamento ótico da inspeção de AOI SZ-X3 inspeciona o painel de controlo da navegação do carro
O equipamento ótico do teste de AOI verifica a qualidade do controle da placa da haste do selfie
Shenzhen Wanbo alto - a tecnologia Co., Ltd. produz o equipamento de teste de AOI, máquina do encaixe do AI, onda que solda, solda da solda de reflow, plataforma da conexão, carregador automático, empilhador, máquina do canto e o outro equipamento;
Vendas de mounters de segunda mão: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domésticos da passagem de EZ e mounters da plataforma, máquinas de impressão domésticos, solda de reflow equipamento de solda e outro de apoio;
Vendas dos acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
Funcionalidade poderosa do software
1. extração da cor, análise estatística, função estatística do SPC que programa off-line;
2. reconhecimento de caráter (OCR). Exploração nivelada do código de barras da gestão da operação;
3. análise da distância da cor, multi interconexão da máquina, análise preto e branco da gravidade específica
4. o auto da ponte de IC construiu a biblioteca padrão componente;
5. reconhecimento automático e detecção da superfície inferior da análise do brilho;
6. função da importação dos dados do CAD, que pode gerar e exportar relatórios diários, semanais, e mensais;
7. análise da similaridade do gráfico para a multi detecção do painel.
Parâmetros técnicos do equipamento ótico autônomo da inspeção de AOI
Especificações funcionais
Fornalha testada do pre-reflow da fornalha do reflow de SMT da placa de circuito, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda
Extração da cor do método de detecção, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.)
Câmara digital esperta da cor completa da câmera
Definição/escala visual/velocidade opcional: FOV 25μm/Pixel: velocidade da detecção de 40.70mm X30.90mm< 270ms="">
Padrão: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms>
Opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms="">
Opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms="">
da torre coaxial do anel do brilho alto RRGB de fonte luminosa fonte luminosa do diodo emissor de luz (luz da cor)
Escrita manual do modo de programação, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência
Operação remota de controle remoto, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP
Detecte o tipo offset da cobertura, menos lata, procurar-lo um caminho mais curto, poluição, as peças faltantes, o enviesamento, o monumento da posição, o lado que estão, o lançamento, as peças erradas, o dano, altura de flutuação, polaridade, solda virtual, soldadura vazia, derramamento da colagem, furo da lata, pino não para fora, etc.
Programas múltiplos das características especiais corridos ao mesmo tempo, programa automático do aviso do apoio; peças de gerencio 0-359° (em 1°)
Testes mínimos 10µm da parte: 01005chip & 0.3pitch IC
O regulamento do SPC e do processo grava dados de teste durante todo o processo e para executar estatísticas e análise, alguma área pode ver o estado da produção e a análise da qualidade, e a saída Excel, Txt e outros formatos de arquivo
Reconhecimento da câmera do sistema do código de barras e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau)
O modo de servidor usando um servidor central, diversas séries de dados de AOI pode centralmente ser controlado
profissional do sistema operacional Windows7
Verifique a saída do resultado monitor do LCD de 22 polegadas
Especificações de sistema
Escala 50×50mm do tamanho do PWB (minuto) ~430×330mm (máximos)
Escala da espessura do PWB 0,3 a 5 milímetros
PWB que aperta a PARTE SUPERIOR do afastamento da borda do sistema: parte inferior de 3,5 milímetros: 3,5 milímetros
Peso máximo 3KG do PWB
A Olá!-tecnologia Co. de Shenzhen Wanbo, Ltd. adere ao princípio de sinceridade, de simplicidade, de pragmatismo e de modéstia, adere ao princípio de verdade procurando dos fatos, produtos dos usos como o meio, e adota o formulário novo de criar serviços IP como a filosofia do negócio, nós fornecemos clientes as soluções para realizar o valor social da empresa e da equipe.
SZ-X1/X3
| NÃO. | Nome | Tipo | unidade | quantidade |
| 1 | trilho de guia | Taiwan Shangyin | PCS | 4 |
| 2 | Parafuso movimentador | Taiwan Shangyin | PCS | 2 |
| 3 | Montagem do eixo | Taiwan Shangyin | grupos | 2 |
| 4 | Motores e movimentações | Mitsubishi ou Panasonic | grupos | 2 |
| 5 | câmera | Cor 5 milhão câmeras do pixel | grupos | 1 |
| 6 | lente | Utron de Japão | PCS | 1 |
| 7 | Cartão de esportes | Raysay | grupos | 1 |
| 8 | Fonte luminosa colorida | fonte luminosa coaxial RGB da Quatro-cor | grupos | 1 |
| 9 | Interruptores do entalhe | Omron | PCS | 2 |
| 10 | Fonte de alimentação de comutação | Taiwan Mingwei | PCS | 1 |
| 11 | Protetor do escapamento | Schneider/CHNT | PCS | 1 |
| 12 | Vazio | Schneider/CHNT | PCS | 3 |
| 13 | Relés intermediários | Omron | grupos | 2 |
| Configuração do IPC | Computador | Chassi do IPC | PCS | 1 |
| exposição | Lenovo 22" | PCS | 1 | |
| Processador central | Núcleo do quadrilátero de Intel i5 | grupos | 1 | |
| mainboard | Cartão-matriz industrial do controle | |||
| memória | Kingston 4G | |||
| disco rígido | SSD 250G | |||
| Fonte de alimentação do chassi | 350W |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
