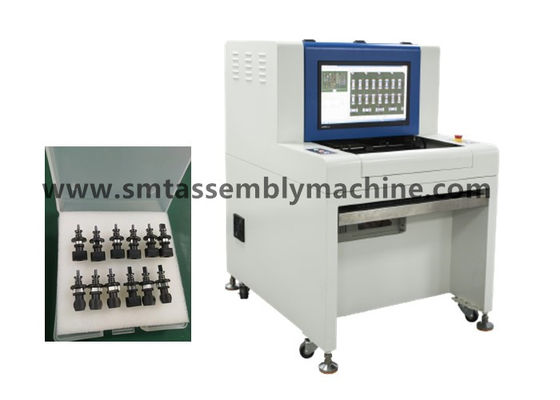

Painel de controlo exterior autônomo do poder do projetor da detecção visual de AOI Inspection Machine SZ-X3 do MERGULHO
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Fonte do projetor e da alimentação do projetor |
| Método de detecção: | Função da importação dos dados do CAD | Cobertura da detecção: | Inspecione a qualidade do metapart |
| Realçar: | MERGULHO AOI Inspection Machine,Detecção visual AOI Inspection Machine,Aoi Pcb Machine de alta velocidade |
||
Detecção visual autônoma Yamaha YS24 do MERGULHO exterior AOI SZ-X3 do painel de controlo do poder do projetor
Painel de controlo de alta potência exterior do poder da lâmpada de rua de AOI Inspection Machine do MERGULHO
Qualidade do controle de máquina de SMT AOI SZ-X3 para o painel de controlo exterior do poder de 100W 200W
Detecção autônoma da qualidade do painel de controlo AOI SZ-X3 do poder da lâmpada do diodo emissor de luz após a solda
O equipamento ótico da inspeção de AOI SZ-X3 inspeciona o painel de controlo da navegação do carro
O equipamento ótico do teste de AOI verifica a qualidade do controle da placa da haste do selfie
O dispositivo de detecção autônomo SZ-X3 de SMT AOI verifica o fã que de USB a placa procura um caminho mais curto
As verificações de equipamento autônomas da inspeção de SMT AOI SZ-X3 ventilam a solda da placa de circuito
Picareta da almofada do carro autônomo da inspeção da visão de AOI SZ-X3 e equipamento de carregamento Yamaha YS20 do lugar
Shenzhen Wanbo alto - a tecnologia Co., Ltd. produz o equipamento de teste de AOI, máquina do encaixe do AI, onda que solda, solda da solda de reflow, plataforma da conexão, carregador automático, empilhador, máquina do canto e o outro equipamento;
Vendas de mounters de segunda mão: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domésticos da passagem de EZ e mounters da plataforma, máquinas de impressão domésticos, solda de reflow equipamento de solda e outro de apoio;
Vendas dos acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
Características de software poderosas
1.Color extração, análise estatística
reconhecimento 2.Character (OCR). Pode gerar e exportar relatórios diários, semanais e mensais
análise da distância 3.Color interconexão da Multi-máquina
4.IC que constrói uma ponte sobre a biblioteca padrão componente Auto-construída
5. análise preto e branco da gravidade específica
identificação da análise 6.Luminance e detecção automáticas da superfície inferior
detecção do Multi-painel da análise da similaridade 7.Graphic
Função dos dados do CAD da importação dos dados 8.CAD
As estatísticas 9.SPC funcionam off-line programando
exploração do código de barras da gestão do nível 10.Operation
Parâmetros técnicos do equipamento ótico autônomo da inspeção de AOI
Especificações funcionais
Fornalha testada do pre-reflow da fornalha do reflow de SMT da placa de circuito, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda
Extração da cor do método de detecção, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.)
Câmara digital esperta da cor completa da câmera
Definição/escala visual/velocidade opcional: FOV 25μm/Pixel: velocidade da detecção de 40.70mm X30.90mm< 270ms="">
Padrão: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms>
Opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms="">
Opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms="">

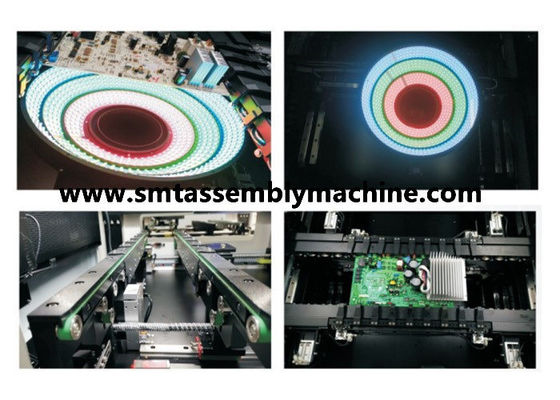

da torre coaxial do anel do brilho alto RRGB de fonte luminosa fonte luminosa do diodo emissor de luz (luz da cor)
Escrita manual do modo de programação, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência
Operação remota de controle remoto, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP
Detecte o tipo offset da cobertura, menos lata, procurar-lo um caminho mais curto, poluição, as peças faltantes, o enviesamento, o monumento da posição, o lado que estão, o lançamento, as peças erradas, o dano, altura de flutuação, polaridade, solda virtual, soldadura vazia, derramamento da colagem, furo da lata, pino não para fora, etc.
Programas múltiplos das características especiais corridos ao mesmo tempo, programa automático do aviso do apoio; peças de gerencio 0-359° (em 1°)
Testes mínimos 10µm da parte: 01005chip & 0.3pitch IC
O regulamento do SPC e do processo grava dados de teste durante todo o processo e para executar estatísticas e análise, alguma área pode ver o estado da produção e a análise da qualidade, e a saída Excel, Txt e outros formatos de arquivo
Reconhecimento da câmera do sistema do código de barras e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau)
O modo de servidor usando um servidor central, diversas séries de dados de AOI pode centralmente ser controlado
profissional do sistema operacional Windows7
Verifique a saída do resultado monitor do LCD de 22 polegadas
Especificações de sistema
Escala 50×50mm do tamanho do PWB (minuto) ~430×330mm (máximos)
Escala da espessura do PWB 0,3 a 5 milímetros
PWB que aperta a PARTE SUPERIOR do afastamento da borda do sistema: parte inferior de 3,5 milímetros: 3,5 milímetros
Peso máximo 3KG do PWB
Cabo flexível do PWB<5mm or="" 2="">
Lado superior da parte superior do PWB e do PWB da altura líquida inferior: lado da parte inferior do PWB de 30 milímetros: 60 milímetros
Abertura do sistema de transporte e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB
Altura do transporte acima dos 850 a 920 milímetros à terra
O fluxo do transporte/PWB do tempo move-se no tempo do sentido In/out de Y: 2,5 segundos
O motorista da plataforma de X/Y parafusa movido a motor, posicionando a precisão < 20="">
Fonte de alimentação/pressão de ar AC230V 50/60 de hertz menos do que 1KVA/não exigido
Peso APROXIMADAMENTE 350KG do dispositivo
Fatora de formulários 1070×900×1310mm do dispositivo (L×W×H)
RH da temperatura ambiental e da umidade 10~35°C 35~80% (não-se condensar)
A segurança do equipamento cumpre com os standard de segurança do CE
SZ-X1/X3
| NÃO. | Nome | Tipo | unidade | quantidade |
| 1 | trilho de guia | Taiwan Shangyin | PCS | 4 |
| 2 | Parafuso movimentador | Taiwan Shangyin | PCS | 2 |
| 3 | Montagem do eixo | Taiwan Shangyin | grupos | 2 |
| 4 | Motores e movimentações | Mitsubishi ou Panasonic | grupos | 2 |
| 5 | câmera | Cor 5 milhão câmeras do pixel | grupos | 1 |
| 6 | lente | Utron de Japão | PCS | 1 |
| 7 | Cartão de esportes | Raysay | grupos | 1 |
| 8 | Fonte luminosa colorida | fonte luminosa coaxial RGB da Quatro-cor | grupos | 1 |
| 9 | Interruptores do entalhe | Omron | PCS | 2 |
| 10 | Fonte de alimentação de comutação | Taiwan Mingwei | PCS | 1 |
| 11 | Protetor do escapamento | Schneider/CHNT | PCS | 1 |
| 12 | Vazio | Schneider/CHNT | PCS | 3 |
| 13 | Relés intermediários | Omron | grupos | 2 |
| Configuração do IPC | Computador | Chassi do IPC | PCS | 1 |
| exposição | Lenovo 22" | PCS | 1 | |
| Processador central | Núcleo do quadrilátero de Intel i5 | grupos | 1 | |
| mainboard | Cartão-matriz industrial do controle | |||
| memória | Kingston 4G | |||
| disco rígido | SSD 250G | |||
| Fonte de alimentação do chassi | 350W |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
