Detalhes do produto:
Condições de Pagamento e Envio:
|

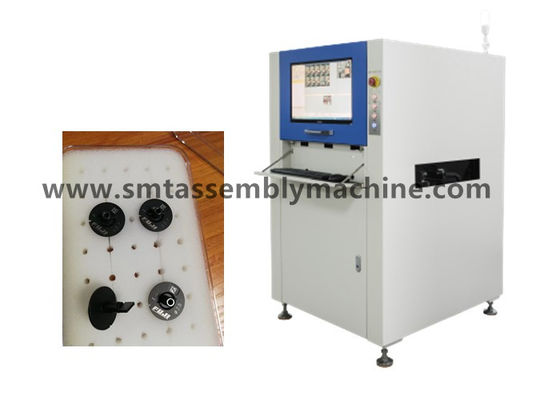

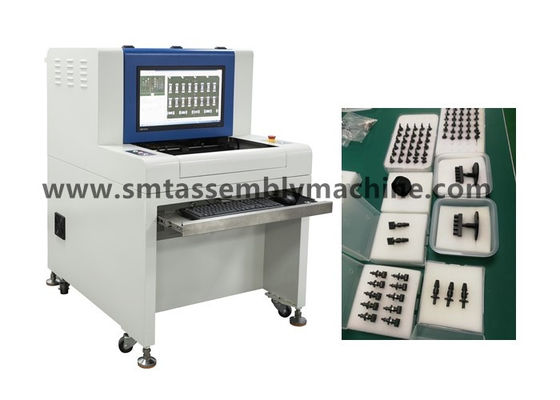

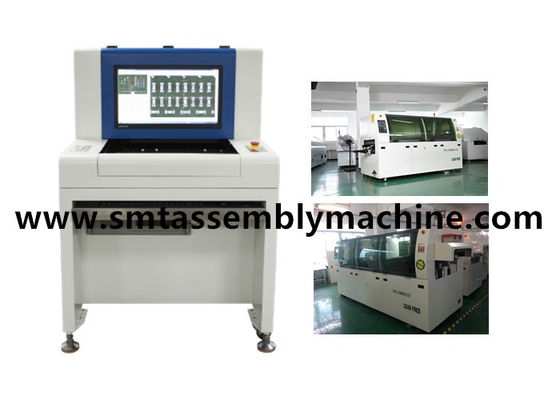

Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
---|---|---|---|
Dimensão: | 1070*900*1310mm | Verificação: | Painel de controlo de alta potência exterior do poder |
Método de detecção: | Capacidades dos dados do CAD | Cobertura da detecção: | Reversão componente do desalinhamento e de polaridade |
Realçar: | MERGULHO Aoi Inspection Equipment,Aoi Inspection Equipment de alta velocidade,Aoi Machine In Smt de alta velocidade |
Shenzhen Wanbo alto - a tecnologia Co., Ltd. produz o equipamento de teste de AOI, máquina do encaixe do AI, onda que solda, solda da solda de reflow, plataforma da conexão, carregador automático, empilhador, máquina do canto e o outro equipamento;
Vendas de mounters de segunda mão: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domésticos da passagem de EZ e mounters da plataforma, máquinas de impressão domésticos, solda de reflow equipamento de solda e outro de apoio;
Vendas dos acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
Características de software poderosas
1.Color extração, análise estatística
reconhecimento 2.Character (OCR). Pode gerar e exportar relatórios diários, semanais e mensais
análise da distância 3.Color interconexão da Multi-máquina
4.IC que constrói uma ponte sobre a biblioteca padrão componente Auto-construída
5. análise preto e branco da gravidade específica
identificação da análise 6.Luminance e detecção automáticas da superfície inferior
detecção do Multi-painel da análise da similaridade 7.Graphic
Função dos dados do CAD da importação dos dados 8.CAD
As estatísticas 9.SPC funcionam off-line programando
exploração do código de barras da gestão do nível 10.Operation
Projeto mecânico da estrutura da precisão
base da máquina da rigidez 1.High, centro de gravidade mecânico razoável, vibração pequena durante a aparência da operação, a bonita e a generosa
trilho de guia do parafuso 2.Precision, trilho do fio. Tecnologia excelente do conjunto para assegurar o uso e a longa vida estáveis da máquina inteira.
PWB automático do dispositivo elétrico 3.Precision, o fácil e o rápido da carga e do descarregamento.
A Olá!-tecnologia Co. de Shenzhen Wanbo, Ltd. adere ao princípio de sinceridade, de simplicidade, de pragmatismo e de modéstia, adere ao princípio de verdade procurando dos fatos, produtos dos usos como o meio, e adota o formulário novo de criar serviços IP como a filosofia do negócio, nós fornecemos clientes as soluções para realizar o valor social da empresa e da equipe.
Máquina da colocação da série completa de Fujifilm FUJI:
Série do PC, série de XP, série M3 de NXT, série de M6 e de AIMEX, série do PC
Os modelos de máquinas de alta velocidade do módulo são como segue (máquinas da parte alta de Fujifilm):
NXT M3, M3S, M3 II, M3IIC, M3 III, M3 IIIC, M6, M6 II, M6 IIC, M6 III, M6 IIIC
NXT tem a geração de NXT I/NXT II/NXT III/respectively NXT, geração de NXT II, geração de NXT III, a primeira geração apareceu em 2004, a segunda geração apareceu em 2009, e a terceira geração apareceu em 2013.
Os modelos de máquina multifunction de média velocidade são como segue (série de XPF): XPF-L, XPF-W, XPF-S, que apareceu em 2008.
Os modelos da série de CP/xp são umas séries mais velhas da máquina da colocação de Fujifilm, tais como incluir CP732/CP742/CP842 e outros modelos,
Esta série de modelos está atualmente na circulação no mercado é relativamente pequena, o ano é relativamente longa, a fábrica geral da colocação usa menos, porque a precisão da colocação não é demasiado alta,
são os materiais relativamente grandes, tais como 0603 e acima, a colocação componente eletrônica do grosso da população 0402/0201 atual não é ideal.
Os modelos de máquinas de alta velocidade da torreta são como segue (a série do PC, porque o nome implica, é um modelo do remendo que jogue principalmente a MICROPLAQUETA):
CP6, CP642E, CP642ME, CP643E, CP643ME;
CP732, CP733, CP742E, CP742ME, CP743E, CP743ME;
CP842E, CP842ME
Modelos XP241 da série de XP, XP242, XP243;
As séries de XP são divididas em XP141E, XP241E, XP142E, XP242E, XP143E, XP243E;
Parâmetros/X3 técnicos de SZ-X1 do equipamento ótico autônomo da inspeção de AOI
Especificações funcionais | |
Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
Câmera | Câmara digital esperta da cor completa |
Definição/escala visual/velocidade |
Opcional: FOV 25μm/Pixel: padrão da velocidade da detecção de 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms> opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
Controlo a distância | Operação remota, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP |
Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
sistema operacional | Profissional Windows7 |
Verifique a saída do resultado | monitor do LCD de 22 polegadas |
Especificações de sistema | |
Escala do tamanho do PWB | 50×50mm (minuto) ~430×330mm (máximos) |
Escala da espessura do PWB | 0,3 a 5 milímetros |
PWB que aperta o afastamento da borda do sistema | PARTE SUPERIOR: parte inferior de 3,5 milímetros: 3,5 milímetros |
Peso máximo do PWB | 3KG |
Cabo flexível do PWB | <5mm or="" 2=""> |
Parte superior do PWB e altura líquida inferior | Lado superior do PWB: lado da parte inferior do PWB de 30 milímetros: 60 milímetros |
Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
Altura do transporte acima da terra | 850 a 920 milímetros |
Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
Peso do dispositivo | APROXIMADAMENTE 350KG |
Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
