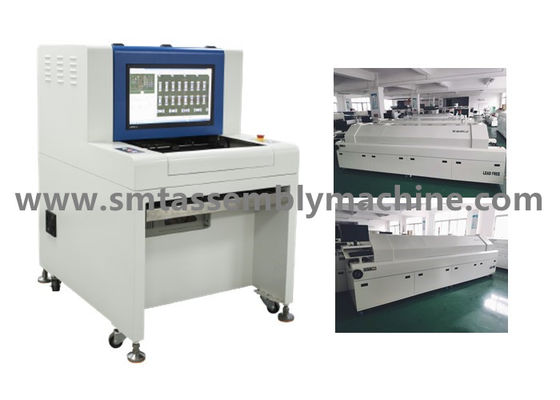

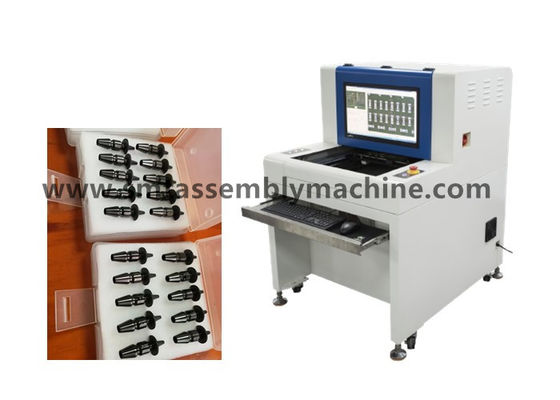

Detecção autônoma da qualidade de Aoi Machine SZ-X3 do painel de controlo do poder da lâmpada do diodo emissor de luz após a solda
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Painel de controlo do poder da lâmpada do diodo emissor de luz |
| Método de detecção: | Reconhecimento de caráter do OCR | Cobertura da detecção: | Inspeção comum da solda |
| Realçar: | Lâmpada Aoi Machine do diodo emissor de luz,Painel de controlo Aoi Machine do poder,Aoi Inspection Smt autônoma |
||
Detecção autônoma da qualidade do painel de controlo AOI SZ-X3 do poder da lâmpada do diodo emissor de luz após a solda
O equipamento ótico da inspeção de AOI SZ-X3 inspeciona o painel de controlo da navegação do carro
O equipamento ótico do teste de AOI verifica a qualidade do controle da placa da haste do selfie
O dispositivo de detecção autônomo SZ-X3 de SMT AOI verifica o fã que de USB a placa procura um caminho mais curto
As verificações de equipamento autônomas da inspeção de SMT AOI SZ-X3 ventilam a solda da placa de circuito
Picareta da almofada do carro autônomo da inspeção da visão de AOI SZ-X3 e equipamento de carregamento Yamaha YS20 do lugar
Shenzhen Wanbo alto - a tecnologia Co., Ltd. produz o equipamento de teste de AOI, máquina do encaixe do AI, onda que solda, solda da solda de reflow, plataforma da conexão, carregador automático, empilhador, máquina do canto e o outro equipamento;
Vendas de mounters de segunda mão: Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domésticos da passagem de EZ e mounters da plataforma, máquinas de impressão domésticos, solda de reflow equipamento de solda e outro de apoio;
Vendas dos acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
Características de software poderosas
1.Color extração, análise estatística
reconhecimento 2.Character (OCR)
análise da distância 3.Color
Construção de uma ponte sobre 4.IC
5. análise preto e branco da gravidade específica
análise 6.Luminance
análise da similaridade 7.Graphic
Importação dos dados 8.CAD
As estatísticas 9.SPC funcionam
gestão do nível 10.Operation
exploração 11.Barcode
programação 12.Offline
Função dos dados 13.CAD
identificação 14.Automatic e detecção da superfície inferior
detecção 15.Multi-panel
interconexão 16.Multi-machine
biblioteca 17.Self-built padrão componente
18.It pode gerar e exportar relatórios diários, semanais e mensais
Função 1.AOI: Taxa eficaz da detecção de AOI: sobre 99% (a taxa manual da detecção é aproximadamente 70%);
trabalho 2.Reduce: 2-4 pessoas pela linha de produção, eficiência de teste alta;
3.Through a função do SPC, defeitos do processo pode exatamente ser contado e eficazmente controlado;
Princípio 4.AOI: Utilize princípios e a tecnologia óticos modernos da câmara digital para tomar fotos do tempo real de objetos detectados,
5.Analyze e o processo as imagens capturadas através dos computadores e do software especializado, e geram automaticamente resultados da detecção.
a estabilidade 6.The é muito mais alta do que o trabalho manual, e o uso a longo prazo pode significativamente reduzir o custo total;
Série 7.YAMAHA completa de máquinas da colocação:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
máquina da colocação da série 8.Samsung completa:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
Parâmetros/X3 técnicos de SZ-X1 do equipamento ótico autônomo da inspeção de AOI
| Especificações funcionais | |
| Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
| Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
| Câmera | Câmara digital esperta da cor completa |
| Definição/escala visual/velocidade |
Opcional: FOV 25μm/Pixel: padrão da velocidade da detecção de 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms> opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
| fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
| Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
| Controlo a distância | Operação remota, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP |
| Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
| Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
| sistema operacional | Profissional Windows7 |
| Verifique a saída do resultado | monitor do LCD de 22 polegadas |
| Especificações de sistema | |
| Escala do tamanho do PWB | 50×50mm (minuto) ~430×330mm (máximos) |
| Escala da espessura do PWB | 0,3 a 5 milímetros |
| PWB que aperta o afastamento da borda do sistema | PARTE SUPERIOR: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo do PWB | 3KG |
| Cabo flexível do PWB | <5mm or="" 2=""> |
| Parte superior do PWB e altura líquida inferior | Lado superior do PWB: lado da parte inferior do PWB de 30 milímetros: 60 milímetros |
| Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
| Altura do transporte acima da terra | 850 a 920 milímetros |
| Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
| Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
| Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
| Peso do dispositivo | APROXIMADAMENTE 350KG |
| Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
| Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
