Detalhes do produto:
Condições de Pagamento e Envio:
|

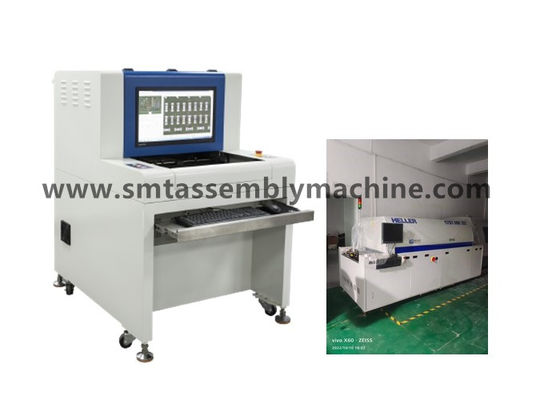

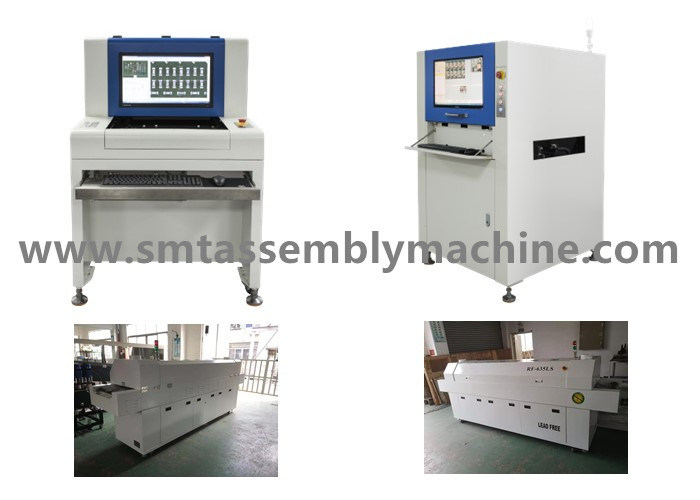

| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | as placas da vara do selfie detectam |
| Método de detecção: | análise da gravidade específica preto e branco | Cobertura da detecção: | Mais furo da lata de Tin Cave da lata menos lata |
| Destacar: | PCBAS AOI Inspection Machine,AOI Inspection Machine ótica automatizada,Aoi Machine In Smt autônoma |
||
Shenzhen Wanbo High tech Co., Ltd. produz equipamento de teste AOI, máquina de plug-in AI, solda de onda, solda de refluxo, plataforma de conexão, carregador automático, empilhador,Máquinas de canto e outros equipamentos;
Vendas de montadoras de segunda mão: montadoras Matsushita, montadoras Yamaha, montadoras JUKI, montadoras Samsung, montadoras domésticas EZ pass e montadoras domésticas de plataformas, impressoras,Solução por refluxo, solda e outros equipamentos de apoio;
Venda de acessórios: motores, placas, cabeças laser, acessórios FEEDER, bicos, etc.
Equipamento de ensaio AOI para detecção de placa PCBA:
Mais estanho, menos estanho, buracos de estanho, curto-circuito, sem alfinetes, etc.
Após o forno SMT: peças faltantes, desalinhamento, erro de peça, inversão de polaridade, fratura, poluição, menos estanho, mais estanho, curto-circuito, solda virtual, etc.
1Função AOI: taxa de detecção efetiva de AOI: superior a 99% (taxa de detecção manual é de cerca de 70%);
2.Reduzir mão-de-obra: 2-4 pessoas por linha de produção, alta eficiência de teste;
3.Através da função SPC, os defeitos de processo podem ser contados com precisão e controlados de forma eficaz;
4Princípio.AOI: utilizar princípios ópticos modernos e tecnologia de câmara digital para tirar fotos em tempo real de objetos detectados,
5Analisar e processar as imagens capturadas através de computadores e software especializado, e gerar automaticamente resultados de detecção.
6.A estabilidade é muito superior ao trabalho manual, e o uso a longo prazo pode reduzir significativamente o custo global;
7. YAMAHA gama completa de máquinas de colocação:
YSM40,YSM20,YSM10,S20,S10,YS24,YS12,YS100,YG88,YG300,YG200,YG100,YV88X,YV100X,YV100XE,YV100XG,YV100II
8. Máquina de colocação de gama completa da Samsung:
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2
SZ-X1/X3 Parâmetros técnicos dos equipamentos de inspecção óptica AOI offline
| Especificações funcionais | |
| Placa de circuito testada | Forno de refluxo SMT Forno de pré-refluxo, inspeção de placas de circuito, pré-soldagem por soldagem em onda, inspeção de placas de circuito após soldagem por ondas |
| Método de detecção | Extração de cores, modelagem estatística, comparação de imagens a cores completas, definição automática de parâmetros de acordo com diferentes pontos de detecção (como deslocamento, polaridade, curto-circuito, etc.) |
| Câmara | Câmera digital inteligente a cores completas |
| Resolução/Rango visual/Velocidade |
Opcional: 25μm/Pixel FOV: 40.70mm X30.90mm Velocidade de detecção < 270ms/FOV |
| Fonte de luz | Fonte de luz LED de alta luminosidade RRGB coaxial de torre de anel (luz colorida) |
| Modo de programação | Escrita manual, enquadramento automático, importação de dados CAD e bibliotecas automáticas de correspondência |
| Controle remoto | Operação remota, visualização, inicialização ou interrupção da máquina em execução, modificação de programas, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede TCP/IP |
| Sistema de códigos de barras | Reconhecimento automático por câmara e transmissão de código de barras (código 1D ou 2D) e função multi-marca (incluindo Bad Mark) |
| Modo do servidor | A utilização de um servidor central permite gerir de forma centralizada vários conjuntos de dados AOI |
| sistema operativo | Windows7 Profissional |
| Verifique a saída do resultado | Monitor LCD de 22 polegadas |
| Especificações do sistema | |
| Faixa de tamanhos de PCB | 50×50mm (min) √430×330mm (máximo) |
| Intervalo de espessura do PCB | 0.3 a 5 mm |
| Espaço livre das bordas do sistema de fixação de PCB | TOP:3.5 mm Fundos:3.5 mm |
| Peso máximo de PCB | 3 kg |
| PCB flex | < 5 mm ou 2% do comprimento da diagonal do PCB |
| Altura da rede superior e inferior dos PCB | Para os componentes de circuito impresso, o comprimento de travagem deve ser igual ou superior a 60 mm. |
| Sistema de transporte | Abertura e retração automáticas de fixações bilaterais, compensação automática da deformação da curvatura do PCB |
| Altura do transportador acima do solo | 850 a 920 mm |
| Fluxo do transportador / tempo | PCB movimenta-se na direção Y Tempo de entrada/saída: 2,5 segundos |
| Condutor da plataforma X/Y | Acionado por um motor de parafuso, precisão de posicionamento < 20μm; o PCB está fixado e a câmara se move na direção X |
| Fornecimento de energia/pressão do ar | AC230V 50/60 Hz inferior a 1KVA / não exigido |
| Peso do dispositivo | Aproximadamente 350 kg. |
| Fator de forma do dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidade ambiente | 10~35°C 35~80% RH (não condensante) |
| Segurança dos equipamentos | Cumprir as normas de segurança CE |
