SMT AOI Inspection Machine autônoma SZ-X3 verifica o fã que de USB a placa procura um caminho mais curto
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | circuito do fã da placa |
| Método de detecção: | da detecção do reconhecimento automático do lado de baixo | Cobertura da detecção: | Mais lata, furo da lata, menos lata |
| Realçar: | SMT AOI Inspection Machine autônoma,SMT autônomo AOI Inspection Machine,Máquina autônoma do PWB do aoi |
||
O dispositivo de detecção autônomo SZ-X3 de SMT AOI verifica o fã que de USB a placa procura um caminho mais curto
As verificações de equipamento autônomas da inspeção de SMT AOI SZ-X3 ventilam a solda da placa de circuito
Picareta da almofada do carro autônomo da inspeção da visão de AOI SZ-X3 e equipamento de carregamento Yamaha YS20 do lugar
O equipamento JUKI2050 AOI autônomo SZ-X3 da picareta e do lugar detecta a placa de carregamento
Placa Yamaha YS20 do fogão de arroz PCBA da inspeção de AOI Inspection Machine SZ-X3
Máquina de Yamaha YS10 SMT depois que AOI SZ-X3 detecta a tira do poder do carregador do telefone celular
Yamaha YS24 conduziu a picareta e a visão da máquina AOI SZ-X3 do lugar detecta a placa do teclado
Placa autônoma do fone de ouvido do bluetooth da detecção da máquina AOI SZ-X3 de Yamaha YS12 SMT
Picareta automática de SMT e placa componente do rato da detecção da máquina AOI SZ-X3 do lugar
A Olá!-tecnologia Co. de Shenzhen Wanbo, Ltd. é um fabricante de equipamentos eletrônicos profissional que integra o R&D, a produção e as vendas, produzindo: Equipamento de testes de AOI, máquina de encaixe do AI, onda que solda, solda de reflow, plataforma da conexão, carga automática e equipamento máquina do descarregamento, máquina de empilhamento, máquina do canto e o outro; O armazém tem o equipamento de segunda mão: Máquina da colocação de Panasonic, máquina da colocação de Yamaha, máquina da colocação de JUKI, máquina da colocação de Samsung, máquina doméstica da colocação da EZ-passagem, máquina doméstica da colocação da máquina da plataforma, máquina de impressão, equipamento de solda de reflow e outro de apoio; O armazém tem acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
A função do equipamento de testes de AOI é detectar produtos defeituosos do controle da placa de PCBA.
Após a solda da onda do encaixe do MERGULHO: mais lata, menos lata, furo da lata, para procurar um caminho mais curto não para fora, fixar, etc.

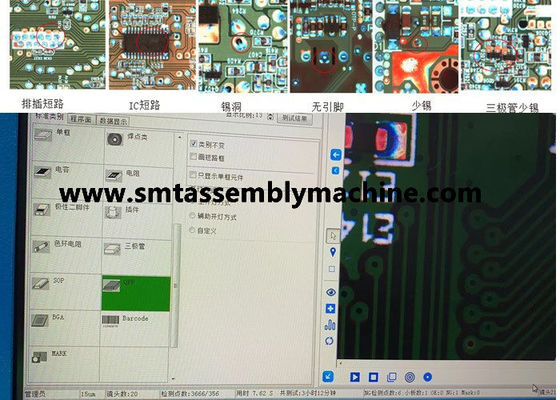

Após a fornalha de SMT: as peças faltantes, desalinhamento, peças erradas, reverso da polaridade, ruptura, poluição, menos lata, mais lata, procuram um caminho mais curto, solda virtual, etc.
Série completa de YAMAHA de máquinas da colocação:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
Máquina da colocação da série completa de Samsung:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
Parâmetros/X3 técnicos de SZ-X1 do equipamento ótico autônomo da inspeção de AOI
| Especificações funcionais | |
| Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
| Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
| Câmera | Câmara digital esperta da cor completa |
| Definição/escala visual/velocidade |
Opcional: FOV 25μm/Pixel: padrão da velocidade da detecção de 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms> opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
| fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
| Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
| Controlo a distância | Operação remota, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP |
| Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
| Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
| sistema operacional | Profissional Windows7 |
| Verifique a saída do resultado | monitor do LCD de 22 polegadas |
| Especificações de sistema | |
| Escala do tamanho do PWB | 50×50mm (minuto) ~430×330mm (máximos) |
| Escala da espessura do PWB | 0,3 a 5 milímetros |
| PWB que aperta o afastamento da borda do sistema | PARTE SUPERIOR: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo do PWB | 3KG |
| Cabo flexível do PWB | <5mm or="" 2=""> |
| Parte superior do PWB e altura líquida inferior | Lado superior do PWB: lado da parte inferior do PWB de 30 milímetros: 60 milímetros |
| Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
| Altura do transporte acima da terra | 850 a 920 milímetros |
| Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
| Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
| Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
| Peso do dispositivo | APROXIMADAMENTE 350KG |
| Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
| Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
