A inspeção ótica rápida controla a solda da placa de circuito do fã
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Placa de circuito do fã |
| Método de detecção: | Detecção do reconhecimento automático do lado de baixo | Cobertura da detecção: | Mais lata, menos lata, furo da lata |
| Realçar: | Máquina ótica da inspeção da placa de circuito do fã,Máquina ótica da inspeção de PCBAS,Máquina autônoma do aoi do PWB |
||

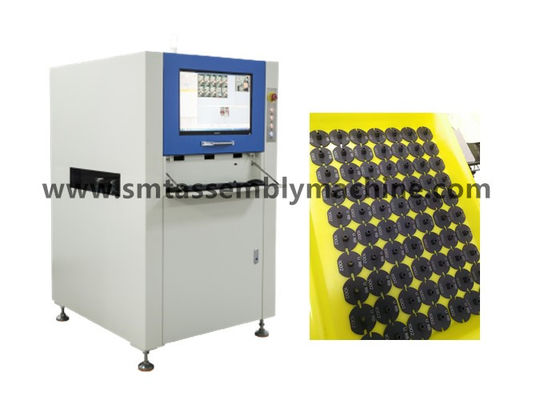

As verificações de equipamento autônomas da inspeção de SMT AOI SZ-X3 ventilam a solda da placa de circuito
Picareta da almofada do carro autônomo da inspeção da visão de AOI SZ-X3 e equipamento de carregamento Yamaha YS20 do lugar
O equipamento JUKI2050 AOI autônomo SZ-X3 da picareta e do lugar detecta a placa de carregamento
Placa Yamaha YS20 do fogão de arroz PCBA da inspeção de AOI Inspection Machine SZ-X3
Máquina de Yamaha YS10 SMT depois que AOI SZ-X3 detecta a tira do poder do carregador do telefone celular
Yamaha YS24 conduziu a picareta e a visão da máquina AOI SZ-X3 do lugar detecta a placa do teclado
Placa autônoma do fone de ouvido do bluetooth da detecção da máquina AOI SZ-X3 de Yamaha YS12 SMT
Picareta automática de SMT e placa componente do rato da detecção da máquina AOI SZ-X3 do lugar
A Olá!-tecnologia Co. de Shenzhen Wanbo, Ltd. é um fabricante de equipamentos eletrônicos profissional que integra o R&D, a produção e as vendas, produzindo: Equipamento de testes de AOI, máquina de encaixe do AI, onda que solda, solda de reflow, plataforma da conexão, carga automática e equipamento máquina do descarregamento, máquina de empilhamento, máquina do canto e o outro; O armazém tem o equipamento de segunda mão: Máquina da colocação de Panasonic, máquina da colocação de Yamaha, máquina da colocação de JUKI, máquina da colocação de Samsung, máquina doméstica da colocação da EZ-passagem, máquina doméstica da colocação da máquina da plataforma, máquina de impressão, equipamento de solda de reflow e outro de apoio; O armazém tem acessórios: os motores, placas, laser dirigem, ALIMENTADOR dos acessórios, bocais, etc.
A função do equipamento de testes de AOI é detectar produtos defeituosos do controle da placa de PCBA.
Após a solda da onda do encaixe do MERGULHO: mais lata, menos lata, furo da lata, para procurar um caminho mais curto não para fora, fixar, etc.
Após a fornalha de SMT: as peças faltantes, desalinhamento, peças erradas, reverso da polaridade, ruptura, poluição, menos lata, mais lata, procuram um caminho mais curto, solda virtual, etc.
História de produtos da máquina da colocação de YAMAHA
1984: A divisão de YAMAHA IM (maquinaria inteligente) desenvolve com sucesso da “a máquina colocação” e os começos que vendem a em Japão
1987: Os YM4600S, os YM6000S, e os YM6000T foram exibidos em NEPCON JAPÃO, Japão, e o YM1000D foi na venda
1988: O OEM “PHILIPS” DA MÁQUINA DA COLOCAÇÃO DE YAMA COMEÇA VENDAS ULTRAMARINAS
1989: Tecnologia visual do alinhamento - YM3000V vai na venda
1990: A série Hyper - YM66S, YM84S, YM100VP - foi na venda
1993: O YV112, um dispositivo completo-visual do reconhecimento, foi na venda
1994: O YVL80 vai na venda
1995: O YV120 vai na venda
1995: O YV112II vai na venda
1995: YV100, YVL88, YV86D, YV100D vão na venda
1997: Dispositivos completos do reconhecimento visual - YV100II, YVL88II, YV64, YV112III e YV64D vão na venda
1997: Produção cumulativa de 5.000" máquinas de superfície da montagem de Yamaha”
1998: Produção cumulativa de 2.000" máquinas de superfície da montagem de PHILIPS”
1999: As máquinas de alta velocidade modulares – YV100X, YV88X, YV100XT e HSDX – vão na venda
2000: Yamaha IM adquire Tenyru, Japão, um fabricante famoso da máquina da colocação da microplaqueta em Japão, e restabelece uma empresa nova, mim pulsa, Japão
2000: Máquina de alta velocidade modular - YV180X e da “máquina imprimindo de alta velocidade precisão” - YVP - começou vendas
2001: Produção cumulativa de 10.000 máquinas de superfície da montagem
2001: As máquinas de alta velocidade modulares, YV100Xg, YV88Xg, YV100XTg, YV180Xg e HSDXg vão na venda
2002: Os minicomputadores modulares – TRÊS M “YT16” e “máquina imprimindo de alta velocidade da precisão sem chumbo” – YVP-Xg vão na venda
2003: Placer híbrido, equipamento híbrido da colocação SEMI e de SMT - o cubo vai na venda
2004: A máquina modular YG200 da ultra-alto-velocidade vai na venda
2004: Distribuidor modular da ultra-alto-velocidade - YGD vai na venda 2005: “Máquina de alta velocidade modular” - YG100 vai na venda
2005: AOI-YGI modular vai na venda
2005: A máquina multifunction da ultra-alto-precisão modular – YG88 vai na venda
2007: A máquina modular da colocação da ultra-alto-velocidade – YG300 vai na venda
2008: A máquina de alta velocidade modular da colocação – YG12 vai na venda
2009: A máquina multifunction da elevada precisão modular – YG12F vai na venda
2009: A máquina modular da colocação da ultra-alto-velocidade – YS24 & YS24X vão na venda
2012: A máquina da colocação do módulo do alto densidade YSM40 é lançada
2013: Máquina distribuidora de alta velocidade - YSD lançou-se
2014: A máquina YCP10 imprimindo compacta de capacidade elevada e o Z: A máquina imprimindo compacta de capacidade elevada de LEX é lançada
2015: A máquina YSM40 da colocação da ultra-alto-velocidade é lançada
2015: YSM20, Z.LEX lançou-se oficialmente
2016: O YSM40R o mais rápido do mundo pela área de unidade foi liberado
2017: YSM10, YSM20R foi oficialmente na venda.
Em 2019, a máquina da colocação YRM20, a máquina superior da colocação do módulo da ultra-alto-velocidade do desempenho foi posta sobre a venda.
Parâmetros/X3 técnicos de SZ-X1 do equipamento ótico autônomo da inspeção de AOI
| Especificações funcionais | |
| Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
| Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
| Câmera | Câmara digital esperta da cor completa |
| Definição/escala visual/velocidade |
Opcional: FOV 25μm/Pixel: padrão da velocidade da detecção de 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocidade da detecção de 32.56mm×24.72mm<260ms> opcional: FOV 15μm/Pixel: velocidade da detecção de 24.42mm X18.54mm< 240ms=""> opcional: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
| fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
| Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
| Controlo a distância | Operação remota, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP |
| Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
| Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
| sistema operacional | Profissional Windows7 |
| Verifique a saída do resultado | monitor do LCD de 22 polegadas |
| Especificações de sistema | |
| Escala do tamanho do PWB | 50×50mm (minuto) ~430×330mm (máximos) |
| Escala da espessura do PWB | 0,3 a 5 milímetros |
| PWB que aperta o afastamento da borda do sistema | PARTE SUPERIOR: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo do PWB | 3KG |
| Cabo flexível do PWB | <5mm or="" 2=""> |
| Parte superior do PWB e altura líquida inferior | Lado superior do PWB: lado da parte inferior do PWB de 30 milímetros: 60 milímetros |
| Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
| Altura do transporte acima da terra | 850 a 920 milímetros |
| Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
| Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
| Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
| Peso do dispositivo | APROXIMADAMENTE 350KG |
| Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
| Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
