Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Solda e tabela da onda no meio |
| Método de detecção: | Multi-painel da inspeção | Cobertura da detecção: | componentes quebrados |
| Destacar: | Equipamento autônomo da picareta e do lugar,AOI Pick And Place Equipment,Máquina autônoma do aoi do smt |
||
A função do equipamento de ensaio AOI é detectar produtos defeituosos no controlo de placas PCBA.
Após a solda por ondas do plug-in DIP: mais estanho, menos estanho, buraco de estanho, curto-circuito, alfinete não desligado, etc.
Depois do forno SMT: peças faltantes, desalinhamento, peças erradas, polaridade inversa, quebra, poluição, menos estanho, mais estanho, curto-circuito, solda virtual, etc.
Máquina de linha de separação de equipamento e máquina em linha.

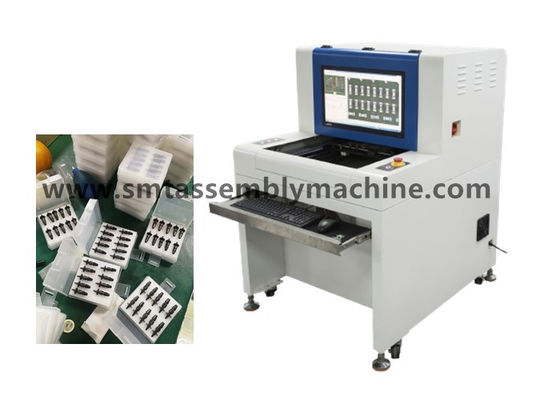

Modelos off-line: produtos de correção de detecção X1, produtos plug-in de detecção X3;

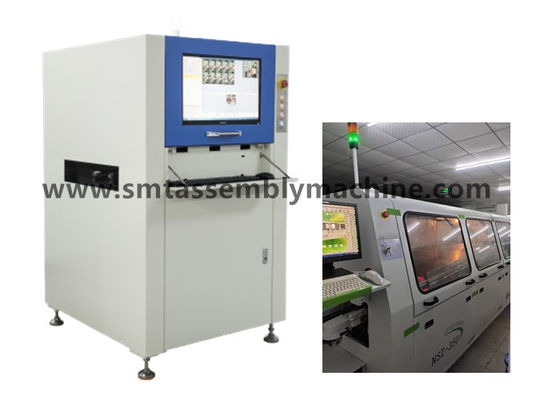

Modelos em linha: produtos com patches de detecção de fotos da câmara X5, produtos com plug-in de detecção de fotos da câmara X6.

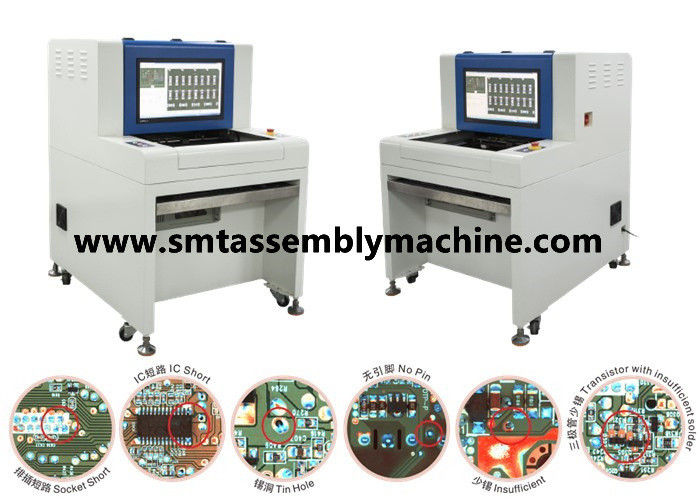

Equipamento de recolha e colocação JUKI2050 Offline AOI SZ-X3 detecta a placa de carga
Função AOI: taxa de detecção efetiva de AOI: superior a 99% (taxa de detecção manual: cerca de 70%);
Redução da mão-de-obra: 2-4 pessoas por linha de produção, alta eficiência de detecção;
Através da função de resumo dos produtos, os defeitos de processo podem ser contados com precisão e controlados de forma eficaz;
A estabilidade é muito superior ao trabalho manual e o uso a longo prazo pode reduzir significativamente o custo global;
Pode reforçar a força global da empresa e melhorar eficazmente a sua competitividade global.
Panasonic Panasonic gama completa de máquinas de colocação:
1Modelo da máquina de colocação da série CM da Panasonic: CM88 CM202 CM212 CM402 CM602;
2Modelo da máquina de colocação da série BM da Panasonic: BM123 BM133 BM221 BM231;
3Modelos de máquinas de colocação da série Panasonic NPM da Panasonic: NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2;
Outros modelos de máquinas de colocação da Panasonic são: mv2c mv2f mv2v mv2vb msh mpa msr msf e assim por diante
A grande placa Panasonic é um produto do século passado. exceto que MSR HT MSF MCF é um produto do início deste século.
Agora a corrente principal é a série NPM: D, D3, D3A, DX, W, W2, WX, WXS, TT, TT2, VM101, VM102, AM100
Os modelos de máquinas de colocação da Panasonic incluem NPM, DT-401F, CM602, CM401, CM202DH, NPM-D3, CM301-D.
SZ-X1/X3 Parâmetros técnicos dos equipamentos de inspecção óptica AOI offline
| Especificações funcionais | |
| Placa de circuito testada | Forno de refluxo SMT Forno de pré-refluxo, inspeção de placas de circuito, pré-soldagem por soldagem em onda, inspeção de placas de circuito após soldagem por ondas |
| Método de detecção | Extração de cores, modelagem estatística, comparação de imagens a cores completas, definição automática de parâmetros de acordo com diferentes pontos de detecção (como deslocamento, polaridade, curto-circuito, etc.) |
| Câmara | Câmera digital inteligente a cores completas |
| Resolução/Rango visual/Velocidade |
Opcional: 25μm/Pixel FOV: 40.70mm X30.90mm Velocidade de detecção < 270ms/FOV |
| Fonte de luz | Fonte de luz LED de alta luminosidade RRGB coaxial de torre de anel (luz colorida) |
| Modo de programação | Escrita manual, enquadramento automático, importação de dados CAD e bibliotecas automáticas de correspondência |
| Controle remoto | Operação remota, visualização, inicialização ou interrupção da máquina em execução, modificação de programas, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede TCP/IP |
| Sistema de códigos de barras | Reconhecimento automático por câmara e transmissão de código de barras (código 1D ou 2D) e função multi-marca (incluindo Bad Mark) |
| Modo do servidor | A utilização de um servidor central permite gerir de forma centralizada vários conjuntos de dados AOI |
| sistema operativo | Windows7 Profissional |
| Verifique a saída do resultado | Monitor LCD de 22 polegadas |
| Especificações do sistema | |
| Faixa de tamanhos de PCB | 50×50mm (min) √430×330mm (máximo) |
| Intervalo de espessura do PCB | 0.3 a 5 mm |
| Espaço livre das bordas do sistema de fixação de PCB | TOP:3.5 mm Fundos:3.5 mm |
| Peso máximo de PCB | 3 kg |
| PCB flex | < 5 mm ou 2% do comprimento da diagonal do PCB |
| Altura da rede superior e inferior dos PCB | Para os componentes de circuito impresso, o comprimento de travagem deve ser igual ou superior a 60 mm. |
| Sistema de transporte | Abertura e retração automáticas de fixações bilaterais, compensação automática da deformação da curvatura do PCB |
| Altura do transportador acima do solo | 850 a 920 mm |
| Fluxo do transportador / tempo | PCB movimenta-se na direção Y Tempo de entrada/saída: 2,5 segundos |
| Condutor da plataforma X/Y | Acionado por um motor de parafuso, precisão de posicionamento < 20μm; o PCB está fixado e a câmara se move na direção X |
| Fornecimento de energia/pressão do ar | AC230V 50/60 Hz inferior a 1KVA / não exigido |
| Peso do dispositivo | Aproximadamente 350 kg. |
| Fator de forma do dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidade ambiente | 10~35°C 35~80% RH (não condensante) |
| Segurança dos equipamentos | Cumprir as normas de segurança CE |
Dica: O quadro faltante do resistor é o mesmo quadro de detecção que o quadro da peça errada, que detecta principalmente filtragem de seda.
