Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Após a solda sem chumbo da onda |
| Método de detecção: | Funções estatísticas | Cobertura da detecção: | Os componentes quebram-se e flutuar |
| Destacar: | PCBAS automatizou o equipamento ótico da inspeção,Yamaha automatizou o equipamento ótico da inspeção,Máquina ótica autônoma da inspeção |
||
A função do equipamento de ensaio AOI é detectar produtos defeituosos no controlo de placas PCBA.
Após a solda por ondas do plug-in DIP: mais estanho, menos estanho, buraco de estanho, curto-circuito, alfinete não desligado, etc.
Depois do forno SMT: peças faltantes, desalinhamento, peças erradas, polaridade inversa, quebra, poluição, menos estanho, mais estanho, curto-circuito, solda virtual, etc.

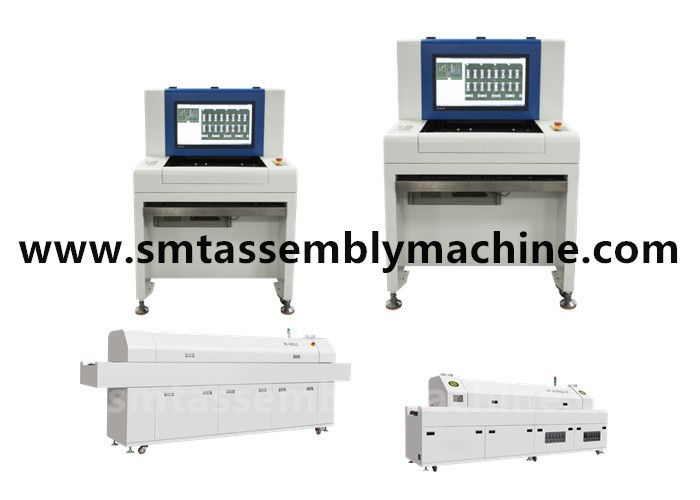

Máquina de linha de separação de equipamento e máquina em linha.

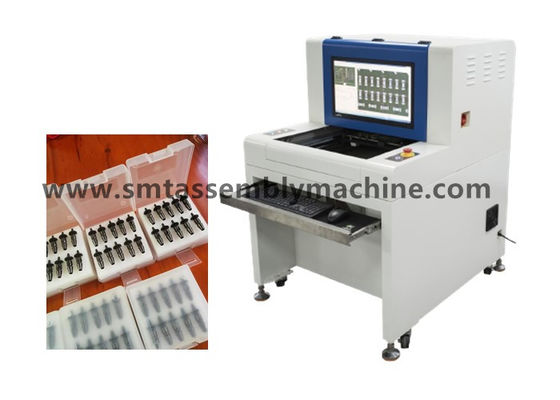

Modelos off-line: produtos de correção de detecção X1, produtos plug-in de detecção X3;

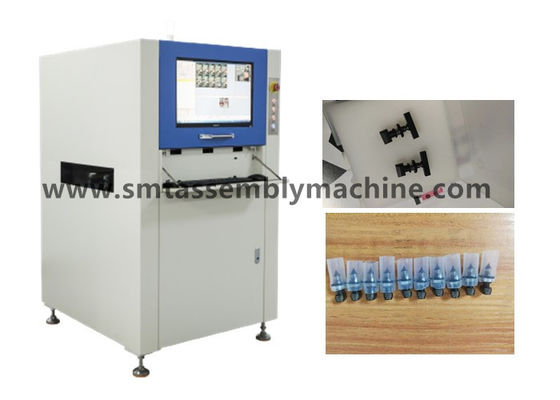

Modelos em linha: produtos com patches de detecção de fotos da câmara X5, produtos com plug-in de detecção de fotos da câmara X6.
A Tokyo Heavy Machinery é uma das importantes filiais estrangeiras do Grupo JUKI, criada em Dezembro de 1994 em Xangai, na China,Empresa especializada na venda de máquinas de colocação JUKI.
Apoio técnico, reparação e manutenção: a JUKI fabrica a divisão de equipamento de colocação, entrou no campo dos equipamentos de colocação em 1987,e em 1987 a JUKI desenvolveu a série KP de pequenas máquinas de colocação universais.
Série KP-560, KP-620, KE-710/720 (posicionamento mecânico) lançada em 1993, série KE-730/740 (posicionamento a laser) em 1995,
Em 1997, a máquina de colocação da série KE-750/760 foi lançada, a KD-2077 foi lançada em 1998, e a JUKI abriu oficialmente a era das máquinas de média velocidade de 2000 a 2009.
Em 2000, a série KE-2000 foi lançada, máquina de colocação de alta velocidade KE-2010, máquina de colocação universal de alta velocidade KE-2020; 2001 máquina de colocação de alta velocidade KE-2030
. 2003 máquina de colocação de alta velocidade KE-2050, máquina de colocação universal de alta velocidade KE-2060; 2004 máquina de colocação de módulos de alta velocidade FX-1;
2005 nova geração de imprensa universal CX-1; Em 2007, nasceu a máquina de colocação JUKI ace, máquina de colocação de alta velocidade KE-2070, máquina de colocação universal de alta velocidade KE-2080;
2008 Dispensador de alta velocidade KD-2077, montador de módulos de alta velocidade FX-2, montador de módulos de alta velocidade FX-3;
2010-2017 JUKI entrou no programa de combinação de linha SMT
Em 2010, a máquina de colocação JX-100LED foi introduzida, em 2011, a máquina de colocação universal JX-200, a máquina de colocação universal de alta velocidade KE-3010, a máquina de colocação universal de alta velocidade KE-3020,
Instalador de módulos de alta velocidade FX-3R; Máquina de colocação de LED 2013 JX-300LED, plataforma multitarefa JM-20; Máquina de colocação de módulos compactos de alta velocidade 2014 RX-6,
Máquina de inspeção visual de substrato RV-1; Em 2016, a máquina de módulo de alto desempenho JUKI nasceu e a máquina de colocação de módulo compacto de alta velocidade da série RX RX-7 foi lançada,módulo compacto de alta velocidade
Montador RX-6R, montador de extensão de alta velocidade JX-350, máquina de impressão de soldadura de pasta RP-1, máquina de inspeção visual de substrato RV-2, 2017 Rei mais vendido RS-1 Nascido!
Máquina de colocação de módulos inteligentes de alta velocidade RS-1;
Março de 2019 máquina de colocação de módulos inteligentes de alta velocidade RS-1R, máquina de colocação de módulos inteligentes de alta velocidade RX-7R
Os modelos clássicos de máquinas de colocação JUKI são os seguintes:
A partir de 1 de janeiro de 2015, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o artigo 4.o, n.o 1, do Regulamento (UE) n.o 182/2011.
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
Máquina de colocação de gama completa JUKI série KJ
Série KE KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
A série FX FX-1/ FX-2/ FX-3 são máquinas de alta velocidade
RX-6 RX-7 FX-3RL
Máquina de colocação especial de LED da série JX JX-100 JX-200 JX-300LED JX-350LED
KD-2077 Máquina de colocação inteligente de alta velocidade RS-1
JUKI KJ-01 KJ-02 KJ01 KJ02
Parâmetros e configuração do dispositivo
| Especificações funcionais | |
| Placa de circuito testada | Forno de refluxo SMT Forno de pré-refluxo, inspeção de placas de circuito, pré-soldagem por soldagem em onda, inspeção de placas de circuito após soldagem por ondas |
| Método de detecção | Extração de cores, modelagem estatística, comparação de imagens a cores completas, definição automática de parâmetros de acordo com diferentes pontos de detecção (como deslocamento, polaridade, curto-circuito, etc.) |
| Câmara | Câmera digital inteligente a cores completas |
| Resolução/Rango visual/Velocidade | Opcional: 25μm/Pixel FOV: 40.70mm X30.90mm Velocidade de detecção < 270ms/FOV |
| Fonte de luz | Fonte de luz LED de alta luminosidade RRGB coaxial de torre de anel (luz colorida) |
| Modo de programação | Escrita manual, enquadramento automático, importação de dados CAD e bibliotecas automáticas de correspondência |
| Controle remoto | Operação remota, visualização, inicialização ou interrupção da máquina em execução, modificação de programas, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede TCP/IP |
| Sistema de códigos de barras | Reconhecimento automático por câmara e transmissão de código de barras (código 1D ou 2D) e função multi-marca (incluindo Bad Mark) |
| Modo do servidor | A utilização de um servidor central permite gerir de forma centralizada vários conjuntos de dados AOI |
| sistema operativo | Windows7 Profissional |
| Verifique a saída do resultado | Monitor LCD de 22 polegadas |
| Especificações do sistema | |
| Faixa de tamanhos de PCB | 50×50mm (min) √430×330mm (máximo) |
| Intervalo de espessura do PCB | 0.3 a 5 mm |
| Espaço livre das bordas do sistema de fixação de PCB | TOP:3.5 mm Fundos:3.5 mm |
| Peso máximo de PCB | 3 kg |
| PCB flex | < 5 mm ou 2% do comprimento da diagonal do PCB |
| Altura da rede superior e inferior dos PCB | Para os componentes de circuito impresso, o comprimento de travagem deve ser igual ou superior a 60 mm. |
| Sistema de transporte | Abertura e retração automáticas de fixações bilaterais, compensação automática da deformação da curvatura do PCB |
| Altura do transportador acima do solo | 850 a 920 mm |
| Fluxo do transportador / tempo | PCB movimenta-se na direção Y Tempo de entrada/saída: 2,5 segundos |
| Condutor da plataforma X/Y | Acionado por um motor de parafuso, precisão de posicionamento < 20μm; o PCB está fixado e a câmara se move na direção X |
| Fornecimento de energia/pressão do ar | AC230V 50/60 Hz inferior a 1KVA / não exigido |
| Peso do dispositivo | Aproximadamente 350 kg. |
| Fator de forma do dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidade ambiente | 10~35°C 35~80% RH (não condensante) |
| Segurança dos equipamentos | Cumprir as normas de segurança CE |
Dica: O quadro faltante do resistor é o mesmo quadro de detecção que o quadro da peça errada, que detecta principalmente filtragem de seda.
