Detalhes do produto:
Condições de Pagamento e Envio:
|

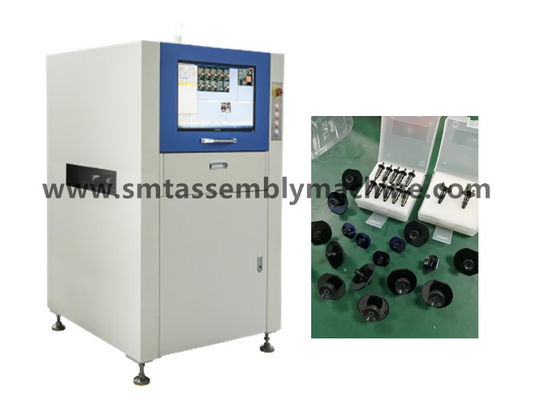

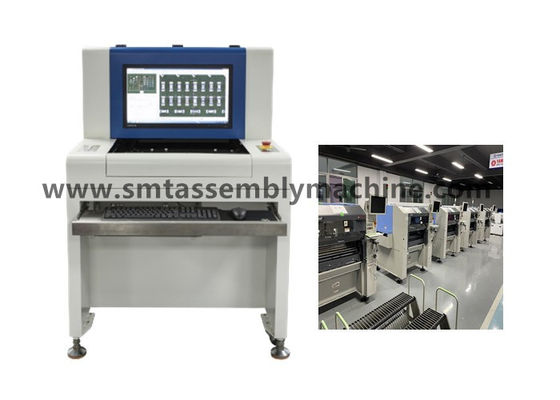

| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X3 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Verificação: | Inspeção da placa de circuito após a solda da onda |
| Método de detecção: | Modelagem estatística | Cobertura da detecção: | Peças faltantes, enviesadas |
A função do equipamento de ensaio AOI é detectar produtos defeituosos no controlo de placas PCBA.
Após a solda por ondas do plug-in DIP: mais estanho, menos estanho, buraco de estanho, curto-circuito, alfinete não desligado, etc.
Depois do forno SMT: peças faltantes, desalinhamento, peças erradas, polaridade inversa, quebra, poluição, menos estanho, mais estanho, curto-circuito, solda virtual, etc.
Máquina de linha de separação de equipamento e máquina em linha.

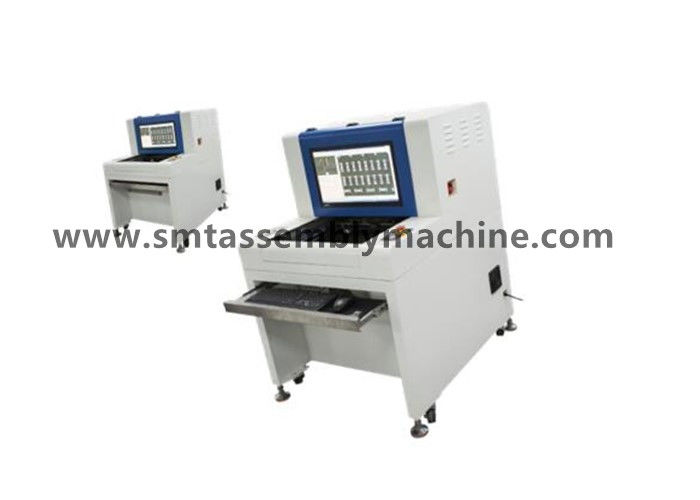

Modelos off-line: produtos de correção de detecção X1, produtos plug-in de detecção X3;
Modelos em linha: produtos com patches de detecção de fotos da câmara X5, produtos com plug-in de detecção de fotos da câmara X6.
Funcionalidade de software poderosa
◆ Extração de cores, análise estatística ◆ Reconhecimento de caracteres (OCR) ◆ Análise de distância de cores
◆ Ponte IC ◆ Análise de gravidade específica em preto e branco ◆ Análise de brilho
◆ Análise de semelhança gráfica ◆ Importação de dados CAD ◆ Função estatística SPC
Projeto de estruturas mecânicas de precisão
◆ Alta rigidez da base da máquina, centro de gravidade mecânico razoável, pouca vibração durante o funcionamento, aparência bonita e generosa
◆Relhas de guia de parafuso de precisão, trilhos de arame
◆ Instalação automática de precisão, fácil e rápida carga e descarga de PCB
◆ Tecnologia de montagem requintada para assegurar a utilização estável e a longa vida útil de toda a máquina.
Shenzhen Wanbo Hi-Tech Co., Ltd é um fabricante profissional de equipamentos eletrônicos que integra P&D, produção e vendas, produzindo: equipamentos de teste AOI, máquina de plug-in AI, solda de onda,Soldadura por refluxo, plataforma de ligação, máquina automática de carregamento e descarregamento, máquina de empilhamento, máquina de canto e outros equipamentos; o armazém dispõe de equipamentos de segunda mão: máquina de colocação Panasonic,Máquina de colocação Yamaha, máquina de colocação JUKI, máquina de colocação Samsung, máquina de colocação EZ-pass doméstica, máquina de colocação de plataforma doméstica, máquina de impressão, solda de refluxo e outros equipamentos de apoio;O armazém tem acessórios: motores, placas, cabeças laser, acessórios FEEDER, bicos, etc.
Parâmetros e configuração do dispositivo
| Especificações funcionais | |
| Placa de circuito testada | Forno de refluxo SMT Forno de pré-refluxo, inspeção de placas de circuito, pré-soldagem por soldagem em onda, inspeção de placas de circuito após soldagem por ondas |
| Método de detecção | Extração de cores, modelagem estatística, comparação de imagens a cores completas, definição automática de parâmetros de acordo com diferentes pontos de detecção (como deslocamento, polaridade, curto-circuito, etc.) |
| Câmara | Câmera digital inteligente a cores completas |
| Resolução/Rango visual/Velocidade |
Opcional: 25μm/Pixel FOV: 40.70mm X30.90mm Velocidade de detecção < 270ms/FOV |
| Fonte de luz | Fonte de luz LED de alta luminosidade RRGB coaxial de torre de anel (luz colorida) |
| Modo de programação | Escrita manual, enquadramento automático, importação de dados CAD e bibliotecas automáticas de correspondência |
| Controle remoto | Operação remota, visualização, inicialização ou interrupção da máquina em execução, modificação de programas, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede TCP/IP |
| Sistema de códigos de barras | Reconhecimento automático por câmara e transmissão de código de barras (código 1D ou 2D) e função multi-marca (incluindo Bad Mark) |
| Modo do servidor | A utilização de um servidor central permite gerir de forma centralizada vários conjuntos de dados AOI |
| sistema operativo | Windows7 Profissional |
| Verifique a saída do resultado | Monitor LCD de 22 polegadas |
| Especificações do sistema | |
| Faixa de tamanhos de PCB | 50×50mm (min) √430×330mm (máximo) |
| Intervalo de espessura do PCB | 0.3 a 5 mm |
| Espaço livre das bordas do sistema de fixação de PCB | TOP:3.5 mm Fundos:3.5 mm |
| Peso máximo de PCB | 3 kg |
| PCB flex | < 5 mm ou 2% do comprimento da diagonal do PCB |
| Altura da rede superior e inferior dos PCB | Para os componentes de circuito impresso, o comprimento de travagem deve ser igual ou superior a 60 mm. |
| Sistema de transporte | Abertura e retração automáticas de fixações bilaterais, compensação automática da deformação da curvatura do PCB |
| Altura do transportador acima do solo | 850 a 920 mm |
| Fluxo do transportador / tempo | PCB movimenta-se na direção Y Tempo de entrada/saída: 2,5 segundos |
| Condutor da plataforma X/Y | Acionado por um motor de parafuso, precisão de posicionamento < 20μm; o PCB está fixado e a câmara se move na direção X |
| Fornecimento de energia/pressão do ar | AC230V 50/60 Hz inferior a 1KVA / não exigido |
| Peso do dispositivo | Aproximadamente 350 kg. |
| Fator de forma do dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidade ambiente | 10~35°C 35~80% RH (não condensante) |
| Segurança dos equipamentos | Cumprir as normas de segurança CE |
Dica: O quadro faltante do resistor é o mesmo quadro de detecção que o quadro da peça errada, que detecta principalmente filtragem de seda.
