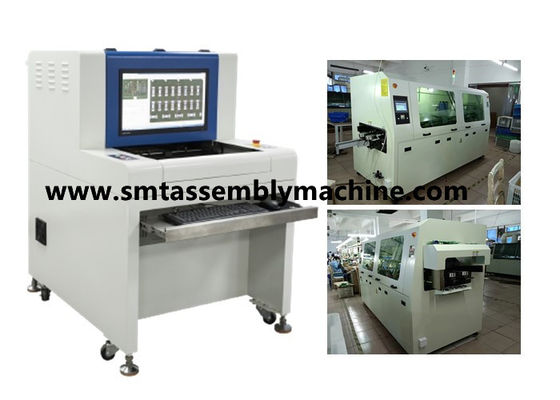

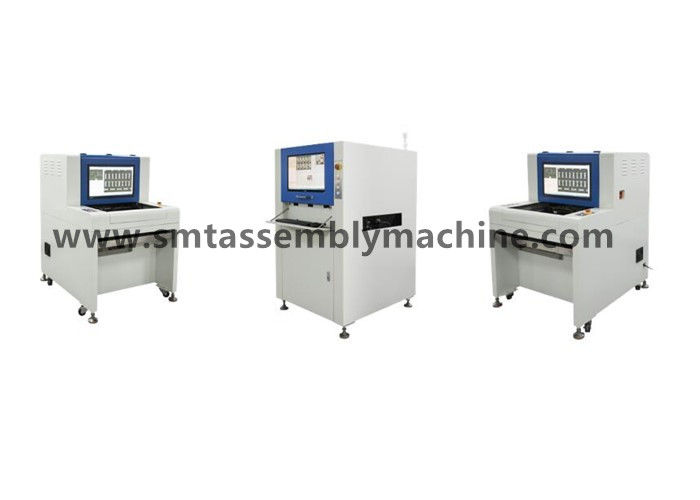

Nome do produto: | equipamento de teste AOI | Modelo: | SZ-X3 |
---|---|---|---|
Dimensão: | 1070*900*1310mm | Verificação: | Após a solda da onda |
Método de detecção: | análise estatística | Cobertura da detecção: | Procurar um caminho mais curto, poluição |
A Olá!-tecnologia Co. de Shenzhen Wanbo, Ltd. adere ao princípio de sinceridade, de simplicidade, de pragmatismo e de modéstia, adere ao princípio de verdade procurando dos fatos, produtos dos usos como o meio, e adota o formulário novo de criar serviços IP como a filosofia do negócio, nós fornecemos clientes as soluções para realizar o valor social da empresa e da equipe.
A função do equipamento de testes de AOI é detectar produtos defeituosos do controle da placa de PCBA.
Após a solda da onda do encaixe do MERGULHO: mais lata, menos lata, furo da lata, para procurar um caminho mais curto não para fora, fixar, etc.
Após a fornalha de SMT: as peças faltantes, desalinhamento, peças erradas, reverso da polaridade, ruptura, poluição, menos lata, mais lata, procuram um caminho mais curto, solda virtual, etc.
Linha máquina e máquina em linha da separação do equipamento.
Modelos autônomos: Produtos do remendo da detecção X1, produtos de encaixe da detecção X3;
Modelos em linha: Produtos do remendo da detecção da foto da câmera X5, produtos de encaixe da detecção da foto da câmera X6.
Vantagens de AOI:
1) Artigos de Inspectable:
Após a solda da onda do encaixe do MERGULHO: mais lata, menos lata, furo da lata, para procurar um caminho mais curto não para fora, fixar, etc.
SMT: as peças faltantes, desalinhamento, peças erradas, reverso da polaridade, ruptura, poluição, menos lata, mais lata, procuram um caminho mais curto, solda virtual, etc.
2) Características de software poderosas
◆Extração da cor, análise da distância do ◆Color do reconhecimento do ◆Character da análise estatística (OCR)
◆IC que constrói uma ponte sobre a análise preto e branco do ◆Luminance da análise da gravidade específica do ◆
◆As estatísticas gráficas do SPC do ◆ da importação dos dados do CAD do ◆ da análise da similaridade funcionam
◆◆ nivelado da exploração do código de barras do ◆ da gestão da operação que programa off-line
◆Os dados do CAD funcionam identificação e detecção ◆Automatic da detecção de superfície inferior do Multi-painel do ◆
◆relatórios padrão componentes Auto-construídos ◆ do ◆ que da biblioteca da interconexão da Multi-máquina pode gerar e exportar diário, os semanais e os mensais
◆Pode ser conectado às estações múltiplas da manutenção
3) Projeto mecânico da estrutura da precisão
◆Base alta da máquina da rigidez, centro de gravidade mecânico razoável, vibração pequena durante a aparência da operação, a bonita e a generosa
◆Trilho de guia do parafuso da precisão, trilho do fio
◆PWB automático do dispositivo elétrico da precisão, o fácil e o rápido da carga e do descarregamento
◆Tecnologia excelente do conjunto para assegurar o uso e a longa vida estáveis da máquina inteira.
4) Controle elétrico estável
◆Sistema de movimentação servo, estável e maduro
◆Controle maduro e estável do LS de movimento
◆EPIX avançou a captação da imagem e a tecnologia de processamento
◆Dispositivos elétricos estáveis de OMRON vários, vida útil longa
◆O cabo de corrente do arrasto da alto-flexibilidade de LAAP, a vida útil pode alcançar 5 milhão a 8 milhão vezes
◆Estabilidade do circuito, manutenção fácil, segurança.
5) Projeto científico da fonte luminosa
◆Diodos luminescentes de Philips
◆A tecnologia de processamento total assegura a precisão do ângulo da iluminação da fonte luminosa
◆Detecção restrita do brilho
◆Teste de envelhecimento restrito, garantido vida útil de 50.000 horas
◆O uso científico do princípio da luz da três-cor, pode fazer o componente apresentar cores diferentes do corpo e da solda em ângulos diferentes para conseguir finalidades exatas da detecção.
Parâmetros e configuração do dispositivo
Especificações funcionais | |
Placa de circuito testada | Fornalha do pre-reflow da fornalha do reflow de SMT, inspeção da placa do cargo-circuito, pre-solda de solda da onda, inspeção de solda da placa do cargo-circuito da onda |
Método de detecção | Extração da cor, modelagem estatística, comparação da imagem da completo-cor, ajuste automático dos parâmetros de acordo com pontos diferentes da detecção (tais como o offset, a polaridade, procura um caminho mais curto, etc.) |
Câmera | Câmara digital esperta da cor completa |
Definição/escala visual/velocidade | Opcional: FOV 25μm/Pixel: speedStandard da detecção de 40.70mm X30.90mm< 270ms="">: FOV 20μm/Pixel: speedOptional da detecção de 32.56mm×24.72mm<260ms>: FOV 15μm/Pixel: speedOptional da detecção de 24.42mm X18.54mm< 240ms="">: FOV 10μm/Pixel: velocidade da detecção de 16.28mm X12.36mm< 220ms=""> |
fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
Modo de programação | Escrita manual, moldação automática, de dados do CAD importação e bibliotecas automáticas da correspondência |
Controlo a distância | Operação remota, vista, começar ou parar de programas do corredor, da alteração da máquina, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede do TCP/IP |
Sistema do código de barras | Reconhecimento da câmera e transmissão do código de barras (1D ou 2D código), e função automáticos de multi-Mark (que inclui Mark mau) |
Modo de servidor | Usando um servidor central, diversas séries de dados de AOI podem centralmente ser controladas |
sistema operacional | Profissional Windows7 |
Verifique a saída do resultado | monitor do LCD de 22 polegadas |
Especificações de sistema | |
Escala do tamanho do PWB | 50×50mm (minuto) ~430×330mm (máximos) |
Escala da espessura do PWB | 0,3 a 5 milímetros |
PWB que aperta o afastamento da borda do sistema | PARTE SUPERIOR: parte inferior de 3,5 milímetros: 3,5 milímetros |
Peso máximo do PWB | 3KG |
Cabo flexível do PWB | <5mm or="" 2=""> |
Parte superior do PWB e altura líquida inferior | Lado superior do PWB: lado da parte inferior do PWB de 30 milímetros: 60 milímetros |
Sistema de transporte | Abertura e retraimanto automáticos de dispositivos elétricos bilaterais, compensação automática da deformação de dobra do PWB |
Altura do transporte acima da terra | 850 a 920 milímetros |
Fluxo/tempo do transporte | O PWB move-se no tempo do sentido In/out de Y: 2,5 segundos |
Motorista da plataforma de X/Y | Parafuse movido a motor, posicionando a precisão < 20=""> |
Fonte de alimentação/pressão de ar | AC230V 50/60 de hertz menos do que 1KVA/não exigido |
Peso do dispositivo | APROXIMADAMENTE 350KG |
Fatora de formulários do dispositivo | 1070×900×1310mm (L×W×H) |
Temperatura ambiental e umidade | RH de 10~35°C 35~80% (não-se condensar) |
Segurança do equipamento | Cumpre com os standard de segurança do CE |
Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
