Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X1 |
|---|---|---|---|
| Dimensão: | 1070*900*1310mm | Câmara: | Digital esperto da câmera de cor completa |
| Testes mínimos da parte: | 01005chip & 0.3pitch IC 10µm | Verifique a saída do resultado: | Monitor do LCD 22 polegadas |
Shenzhen Wanbo Hi-Tech Co., Ltd é um fabricante profissional de equipamentos eletrônicos que integra P&D, produção e vendas, produzindo: equipamentos de teste AOI, máquina de plug-in AI, solda de onda,Soldadura por refluxo, plataforma de ligação, máquina automática de carregamento e descarregamento, máquina de empilhamento, máquina de canto e outros equipamentos; o armazém dispõe de equipamentos de segunda mão: máquina de colocação Panasonic,Máquina de colocação Yamaha, máquina de colocação JUKI, máquina de colocação Samsung, máquina de colocação EZ-pass doméstica, máquina de colocação de plataforma doméstica, máquina de impressão, solda de refluxo e outros equipamentos de apoio;O armazém tem acessórios: motores, placas, cabeças laser, acessórios FEEDER, bicos, etc.
A função do equipamento de ensaio AOI é detectar produtos defeituosos no controlo de placas PCBA.
Após a solda por ondas do plug-in DIP: mais estanho, menos estanho, buraco de estanho, curto-circuito, alfinete não desligado, etc.
Depois do forno SMT: peças faltantes, desalinhamento, peças erradas, polaridade inversa, quebra, poluição, menos estanho, mais estanho, curto-circuito, solda virtual, etc.
Máquina de linha de separação de equipamento e máquina em linha.
Modelos off-line: produtos de correção de detecção X1, produtos plug-in de detecção X3;
Modelos em linha: produtos com patches de detecção de fotos da câmara X5, produtos com plug-in de detecção de fotos da câmara X6.

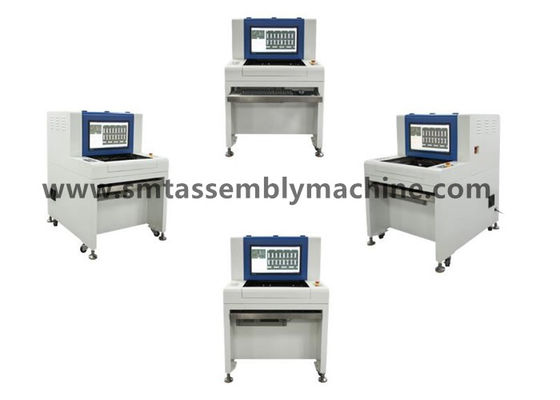

SZ-X1/X3AOI offlineIntrodução do produto
1. Princípio AOI: usar princípios ópticos modernos e tecnologia de câmera digital para fotografar o objeto detectado em tempo real, analisar e processar a imagem capturada através de computador e software especial,e gerar automaticamente resultados de detecção.
2Função AOI: taxa de detecção efetiva de AOI: superior a 99% (taxa de detecção manual: cerca de 70%);
Redução da mão-de-obra: 2-4 pessoas/linha de produção, alta eficiência de detecção;
Através da função de resumo dos produtos, os defeitos de processo podem ser contados com precisão e podem ser eficazmente controlados;
A estabilidade é muito maior do que a do trabalho, o uso a longo prazo, o custo global pode ser significativamente reduzido;
Pode reforçar a força global da empresa e melhorar eficazmente a sua competitividade global.
| Especificações funcionais | |
| Placa de circuito testada | Forno de refluxo SMT Forno de pré-refluxo, inspeção de placas de circuito, pré-soldagem por soldagem em onda, inspeção de placas de circuito após soldagem por ondas |
| Método de detecção | Extração de cores, modelagem estatística, comparação de imagens a cores completas, definição automática de parâmetros de acordo com diferentes pontos de detecção (como deslocamento, polaridade, curto-circuito, etc.) |
| Câmara | Câmera digital inteligente a cores completas |
| Resolução/Rango visual/Velocidade |
Opcional: 25μm/Pixel FOV: 40.70mm X30.90mm Velocidade de detecção < 270ms/FOV Padrão: 20μm/Pixel FOV: 32.56mm×24.72mm Velocidade de detecção <260ms/FOV Opcional: 15μm/Pixel FOV: 24,42mm X 18,54mm Velocidade de detecção < 240ms/FOV Opcional: 10μm/Pixel FOV: 16,28mm X12,36mm Velocidade de detecção < 220ms/FOV |
| Fonte de luz | Fonte de luz LED de alta luminosidade RRGB coaxial de torre de anel (luz colorida) |
| Modo de programação | Escrita manual, enquadramento automático, importação de dados CAD e bibliotecas automáticas de correspondência |
| Controle remoto | Operação remota, visualização, inicialização ou interrupção da máquina em execução, modificação de programas, etc. a qualquer momento, em qualquer lugar, a qualquer momento, em qualquer lugar através da rede TCP/IP |
| Detetar o tipo de cobertura | Deslocamento, menos estanho, curto-circuito, poluição, peças faltantes, inclinação, monumento em pé, lado em pé, virar, peças erradas, danos, altura flutuante, polaridade, soldadura virtual, soldadura vazia,derramamento de cola, buraco de estanho, pin não fora, etc |
| Características especiais | Múltiples programas executados ao mesmo tempo, suporte ao programa de recall automático; 0-359° de rotação de peças (em 1°) |
| Ensaios mínimos de peças | 10μm:01005 chip e IC de 0,3 pitch |
| Resumo do CPC e regulamentação dos processos | Registro de dados de teste durante todo o processo e realizar estatísticas e análises, qualquer área pode ver o estado de produção e análise de qualidade, e saída Excel, Txt e outros formatos de arquivo |
| Sistema de códigos de barras | Reconhecimento automático por câmara e transmissão de código de barras (código 1D ou 2D) e função multi-marca (incluindo Bad Mark) |
| Modo do servidor | A utilização de um servidor central permite gerir de forma centralizada vários conjuntos de dados AOI |
| sistema operativo | Windows7 Profissional |
| Verifique a saída do resultado | Monitor LCD de 22 polegadas |
| Especificações do sistema | |
Dica: O quadro faltante do resistor é o mesmo quadro de detecção que o quadro da peça errada, que detecta principalmente filtragem de seda.
