Nome do produto: | transporte do PWB do smt | Fonte de alimentação: | AC100-230V, 50Hz |
---|---|---|---|
altura do transporte: | 900±20 (ou usuário especificou) | Projeto: | modular |
tipo de transportador: | Correia ou plano redondo | Direção do transportador: | Left→right ou right→left |
Realçar: | transporte do PWB de 50Hz SMT,Anti transporte estático do PWB de SMT |
Transfira a tabela da tala 1m1.2m1.5 da placa 0.5m 0.6m do PWB com suporte claro
Tabela da estação de ancoragem 0.5m0.6m1m1.2m1.5mSplicing com largura clara do parafuso do suporte

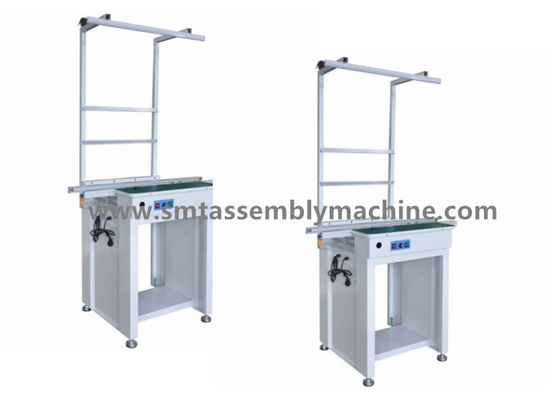

Use a tabela 1.2m de emenda de borracha antiestática da doca 0.5m 0.6m de SMT com suporte claro

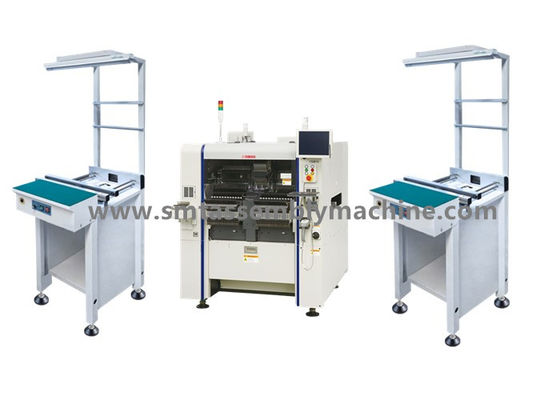

Doca opcional do comprimento da doca da máquina 0.5m 0.6m 1m 1.2m 1.5m SMT da montagem de Smd
Transporte do PWB, correia transportadora do PWB do smt com lâmpada, transporte ajustável da largura
Nome do produto: transporte do PWB do smt, transporte inline ajustável para a linha do smt
Características do produto da doca de SMT
Modos de trabalho do manual dois automáticos, superfície de trabalho antiestática padrão.
Correia lisa antiestática, trilho de guia de alumínio do perfil, para assegurar a conexão lisa e o transporte liso.
Alargue o mecanismo para assegurar-se de que os trilhos do transporte sejam paralelos.
Equipado com a relação de comunicação do sinal, pode ser conectado a outros dispositivos em linha.
Cartão claro padrão do suporte e do processo.
Regulamento eletrônico da velocidade do regulador da velocidade, velocidade 0-2M/min do transporte ajustável.
TODAS AS DOCAS SÃO AJUSTÁVEIS EM UMA LARGURA DE 650MM E EM UMA ALTURA DE 900MM,
A ALTURA TOTAL COM SUPORTE CLARO É 1850MM AJUSTÁVEL.
Estação do remendo de SMT (não-calibrada vários comprimentos)
Parâmetros técnicos
Traduzido com www.DeepL.com/Translator (versão livre)
Descrição | Este equipamento é usado para a conexão entre linhas de SMT e do AI, movimentando-se entre PCBs, inspeção, teste ou a inserção manual de componentes eletrônicos |
Tipo do transporte | Correia redonda ou correia lisa |
Velocidade do transporte | 0.5-20 m/min ou usuários especificaram |
Fonte de alimentação | C.A. 100-230V (usuário especificado), fase monofásica |
Carga elétrica | Máximo 100 volts de A |
Altura do transporte | 900±20 (ou usuário especificou) |
Sentido do transporte | Left→right ou right→left |
Interruptor de alimentação:
Controle a fonte de alimentação da máquina inteira, quando a luz indicadora está ligada, o poder é girado sobre.
2. O botão normal/desvio é (interruptor manual e automático):
No estado normal, é movimento branco, e as paradas da placa do PWB no sensor traseiro, esperando para receber a placa.
Quando o sinal é T descendente fora da placa, o desvio é manual, e as paradas da placa do PWB no sensor da detecção
, depois que a inspeção visual está terminada, desconecte o interruptor da PASSAGEM, e retire a placa quando o sinal da placa estiver recebido.
Botão 3.SPEED:
Ajuste da velocidade do transporte da correia transportadora (L significa lento, H significa rapidamente)
Parâmetros da especificação
Number modelo |
A-50A/FCA-60A A-80A/FCA-100A |
A-50B/FCA-60B A-80B/FCA-100B |
A-50AL/FCA-60AL A-80AL/FCA-100AL |
Tamanho da placa de circuito | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
Dimensão | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
Peso | 60kg | 110kg | 60kg |
Como trabalha:
Máquina na placa e no sinal traseiro da placa da máquina, a imprensa três fotoelétrica dianteiro e traseiro a placa e a parada média, função de detecção, depois que a detecção tem o botão do controle da PASSAGEM a decidir se liberar (manual), mas igualmente equipado com o botão de função automático da liberação, você pode escolher operação automática/manual, de acordo com a produção real precisa de selecionar a operação, o fluxo da placa pode livremente ser ajustado. O projeto humanizado desta máquina melhora a eficiência e reduz o desperdício da mão de obra para empresas, salvar o investimento desnecessário.
Características do produto
1. mecanismo de alargamento do parafuso para assegurar-se de que os trilhos do transporte sejam paralelos.
2. a correia lisa desgaste-resistente e antiestática profissional e o trilho de guia de alumínio especial do perfil são adotados para assegurar a conexão lisa e o transporte liso.
3. o padrão equipado com a relação de comunicação do sinal, pode ser conectado com outros dispositivos em linha.
4. Há dois modos de trabalho de manual automático, e a placa antiestática padrão da bancada é equipada.
5. cartão claro padrão opcional do suporte e do processo.
6. O regulador eletrônico do uso para ajustar a velocidade, a velocidade do transporte é 0-3M/min steplessly ajustável.
Descrição do painel de controle
O botão do REVESTIMENTO não tem de travamento automático, e cada imprensa indica que a inspeção está completa,
A placa do PWB passa e continua a correr.
O botão de PASS/CHECK não é pressionado
A placa do PWB da PASSAGEM não precisa de ser verificada, passado automaticamente; Imprensa
A VERIFICAÇÃO significa que a placa do PWB precisa a inspeção manual e a precisa de ser usada com REVESTIMENTO.
O PODER é o interruptor de alimentação, pressionado para pôr sobre.
A LUZ é um interruptor de iluminação.
