Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | transporte do PWB do smt | Fornecimento de energia: | AC100-230V, 50Hz |
|---|---|---|---|
| Altura do transportador: | 900±20 (ou usuário especificou) | Largura: | 0-350mm |
| Tipo de transportador: | Correia redonda ou correia lisa | Velocidade do transportador: | 0.5-10 m/min |
| Destacar: | Transporte de emenda de SMT da tabela,Transporte de borracha de SMT da doca |
||
Usar estacionamento SMT de borracha antiestática 0,5m 0,6m 1,2m Mesa de embraiagem com suporte de luz
Máquina de montagem SMD 0,5m 0,6m 1m 1,2m 1,5m SMT dock Longo do dock opcional
Cinturão transportador de PCB com lâmpada, transportador de largura ajustável
Nome do produto: transportador de PCB SMT, transportador em linha ajustável para linha SMT

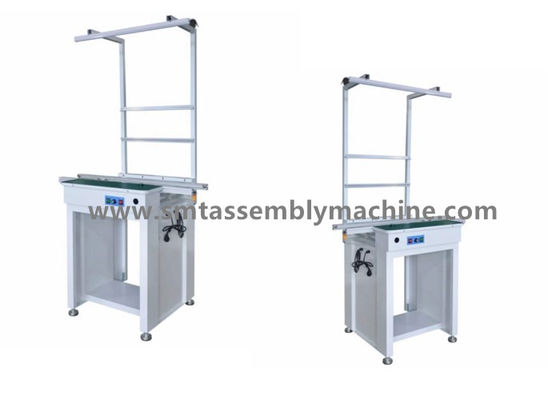

Tabela de junção com suportes de luz
Características
1.Construção modular
2O design robusto melhora a estabilidade
3O design ergonómico torna o braço menos cansado
4- Ajuste de largura suave e paralelo
5Modo opcional de detecção de placas de circuito
6. comprimento de máquina personalizado de acordo com os requisitos do cliente
7- Controle de velocidade variável
8Use borracha antiestática.
9. Compatível com interface SMEMA
Parâmetros técnicos
Traduzido com www.DeepL.com/Translator (versão gratuita)
| Descrição | Este equipamento é utilizado para ligação entre linhas SMT e AI, jogging entre PCBs, inspeção, teste ou inserção manual de componentes eletrônicos |
| Tipo de transportador | Cintos redondos ou planos |
| Velocidade do transportador | 0.5-20 m/min ou especificado pelo utilizador |
| Fornecimento de energia | 100-230 V AC (especificado pelo utilizador), monofase |
| Carga elétrica | Max. 100 volts A |
| Altura do transportador | 900±20 (ou especificado pelo utilizador) |
| Direção do transportador | Esquerda→direita ou direita→esquerda |
Parâmetros de especificação
| Número do modelo |
A 50A/FCA-60A A-80A/FCA-100A |
A 50B/FCA-60B A 80B/FCA-100B |
A-50AL/FCA-60AL A-80AL/FCA-100AL |
| Tamanho da placa | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Dimensão | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Peso | 60 kg | 110 kg | 60 kg |
Como funciona:
Máquina para a placa e traseira placa de máquina sinal, três fotoelétrico pressionar a placa dianteira e traseira e a parada do meio, função de detecção,Após a detecção tem o botão de controle PASS para decidir liberar (manual), mas também equipado com botão de função de liberação automática, você pode escolher operação automática / manual, de acordo com as necessidades reais de produção para selecionar a operação,O fluxo da placa pode ser ajustado livrementeO projecto humanizado desta máquina melhora a eficiência e reduz o desperdício de mão-de-obra para as empresas, poupando investimentos desnecessários.
Características do produto
1Mecanismo de alargamento por parafuso para assegurar que os carris de transporte sejam paralelos entre si.
2O cinto plano profissional resistente ao desgaste e antistático e o trilho de guia especial de perfil de alumínio são adotados para garantir uma conexão suave e um transporte suave.
3. Padrão equipado com interface de comunicação de sinal, pode ser conectado com outros dispositivos on-line.
4Existem dois modos de trabalho de manual automático, e a placa de banco de trabalho antiestática padrão está equipada.
5Opcional, suportes de luz e cartão de processamento.
6. Use o governador eletrônico para ajustar a velocidade, a velocidade de transporte é 0-3M / min ajustável steplessly.
Descrição do painel de controlo
O botão FINISH não tem bloqueio automático e cada prensagem indica que a inspecção está concluída.
A placa de PCB passa e continua a funcionar.
O botão PASS/CHECK não é pressionado
PASS placa de PCB não precisa ser verificado, automaticamente passado; Pressione
CHECK significa que a placa de PCB necessita de inspecção manual e deve ser utilizada com FINISH.
POWER é o interruptor de energia, pressionado para ligar.
A LUZ é um interruptor de iluminação.
A empresa distribui e comercializa equipamentos e acessórios SMT, fornecendo máquinas de colocação Samsung, máquinas de colocação JUKI,
Máquinas de colocação FUJI, máquinas de colocação YAMAHA, máquinas de colocação Panasonic,
SANYO, SONY, PHILIPS, HITACHI, GSM, MIRAI, IPULSE, CASIO, EVEST, UZUKI, CHINA PLACEMENT MACHINE,
EQUIPAMENTOS MÉCÁNICOS E ACESSÓRIOS de personalização especial e outros.
