Remendo de superfície de Yamaha da placa de AOI Inspection Machine For PCBA da tecnologia da montagem

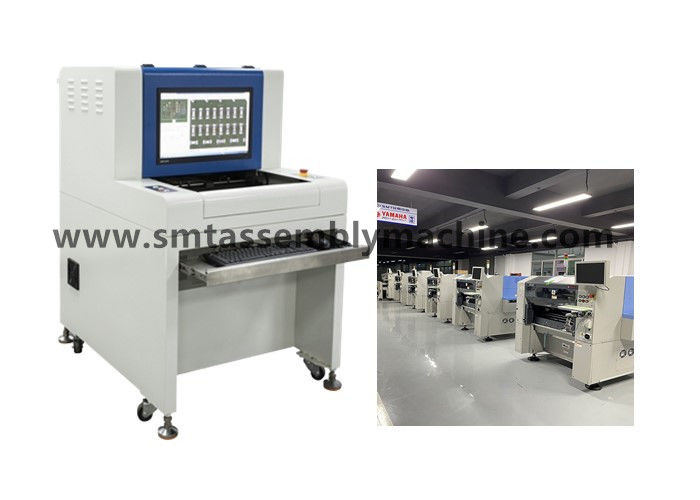

Remendos de AOI Inspection Machine SMT e equipamento da inspeção

1. Introdução de produto
1. princípio de AOI: use princípios e a tecnologia óticos modernos da câmara digital para disparar no objeto detectado no tempo real, para analisar e processar a imagem capturada através do computador e o software especial, e gerencia automaticamente resultados da detecção.

2. Função de AOI: Taxa eficaz da detecção de AOI: mais de 99% (taxa manual da detecção: aproximadamente 70%);
Reduza trabalham: 2-4 pessoas/linha de produção, eficiência alta da detecção;
Com a função do SPC, os defeitos do processo podem exatamente ser contados e podem eficazmente ser controlados;
A estabilidade é muito mais alta do que aquela do trabalho, uso a longo prazo, o custo detalhado pode significativamente ser reduzida;
Pode aumentar a força detalhada da empresa e eficazmente melhorar a concorrência total da empresa.

3. Vantagens de AOI:
1) Artigos de Inspectable:
Após a solda da onda do encaixe do MERGULHO: mais lata, menos lata, furo da lata, para procurar um caminho mais curto não para fora, fixar, etc.
SMT: as peças faltantes, desalinhamento, peças erradas, reverso da polaridade, ruptura, poluição, menos lata, mais lata, procuram um caminho mais curto, solda virtual, etc.

Partes dois-equipadas com pernas polares
Bilegs polares, incluindo os bipedals polares, os diodos e os outros componentes, que são igualmente componentes comuns da solda após a fornalha.

Este tipo de dispositivo componente tem a polaridade (directionality), alguns com impressão de tela de seda, e a impressão de tela de seda é na maior parte impressão distorcido da tela;

Alguns têm as marcações da polaridade, que são na maior parte uma área fixa do componente. Seu diagrama do registro é como segue:
Na figura acima, a caixa vermelha é o quadro principal, a caixa azul é menos a caixa da lata (soldadura vazia, peças de falta),

a caixa roxa é a caixa errada da parte, e a caixa amarela é a caixa polar. Seu formulário de inscrição é como segue:

Segundo as indicações de figura (1) acima, todos os artigos de detecção para os resistores. Seus registro e eliminação de erros são como segue:

Ponta: O quadro faltante do resistor é o mesmo quadro da detecção que o quadro errado da parte, que detecta principalmente a seleção de seda.
