Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X1 |
|---|---|---|---|
| Garantia: | 365 dias | Condição: | novo |
| Peso: | 350-400kg | Tipo: | Automação de Testes |
| Destacar: | Máquina de inspecção TCP IP AOI,Máquina de inspecção AOI de produtos PCBA |
||

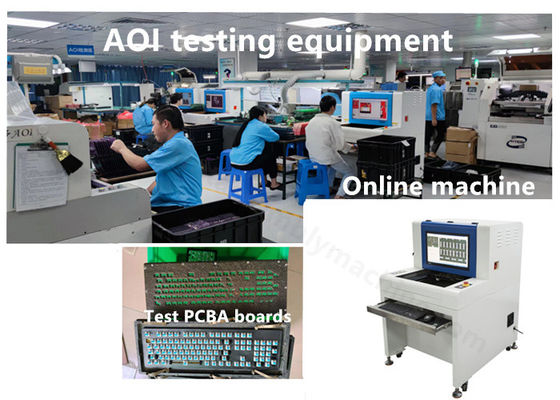

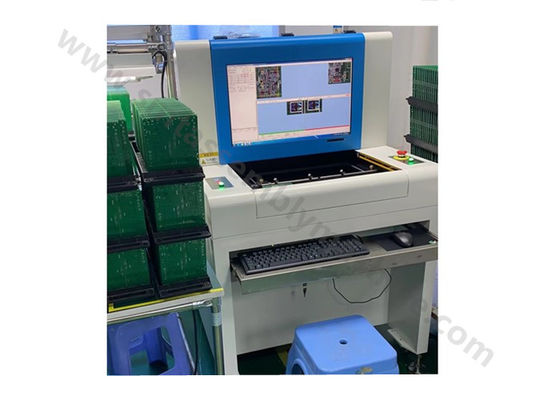

Máquina de inspecção AOIParches SMT e equipamento de inspecção
Importação CAD
O CAD é importado automaticamente por software de nível superior
Depois de importar os dados CAD, clique em Reiniciar campos para reiniciar os nomes de cada campo
1) Localização do componente: Nome da localização do componente do componente padrão no sistema de coordenadas real.
2) X: A abscísa do componente padrão no sistema de coordenadas mecânicas.Máquina de selecção e colocação SMT
3) Y: a ordenada do componente padrão no sistema de coordenadas mecânicas.
4) Ângulo: Ângulo do componente-padrão no sistema de coordenadas mecânicas.
5) Número de peça: correspondente ao número de peça padrão na fábrica, um parâmetro importante de ligação automática de componentes.
6) Comprimento: comprimento do componente.
7) Largura: Largura do componente.
[Nota] Para placas de PCB maiores, as posições de coordenadas de todos os componentes podem ser alinhadas por dois componentes que estão distantes uns dos outros (diagonalmente) fazendo assim:Máquinas de trituração
Clique em [Lock] (o nome do botão muda para [Set Identification Point]),Máquina de trituração
Máquina de recolha e colocaçãoalinhar o centro do "dez" no diagrama FOV com o centro do componente,
Em seguida, clique em [Definir ponto de identificação] na janela de importação CAD e, em seguida, defina outro ponto de identificação em diagonal da mesma forma.
Após esta etapa, não é necessário usar [deslocamento global] para tornar a posição do componente precisa.
Altere para a janela de miniatura quando a importação CAD estiver completa:
Após definir os nomes dos campos da coluna de dados CAD, selecione "Next" para converter os dados de acordo com a situação real.
(Em geral, o padrão é suficiente)Máquina de inspecção AOI
Em seguida, selecione Próximo para mostrar a imagem do componente
Barra de ferramentas:
1) Rotear 90 graus no sentido horário: A imagem do espelho é girada 90 graus no sentido horário.
2) Rotear 90 graus no sentido contrário ao dos ponteiros do relógio: A imagem espelhada é girada 90 graus no sentido contrário ao dos ponteiros do relógio.
3) Rodar 180 graus: A imagem espelhada é girada 180 graus no sentido horário.
7) Terminar: Após a imagem do componente ser ajustada, carregar os dados CAD no programa.
8) Ligação automática de acordo com normas comuns:
Os dados serão automaticamente ligados aos dados normalizados do diagrama comum normalizado.
Parâmetro da função
| SZ-X1 Especificação do produto | ||
|
Especificação do PCBA de ensaio |
PCBA Faixa de tamanho | 50*50mm~430*330mm |
| Faixa de espessura | 0.5~5.0 mm | |
| Peso máximo do PCBA | 3 kg | |
| Curvatura do PCBA | < 5 mm Ou 2% do comprimento da diagonal | |
| Altura do PCBA | Top:30mm; Bot:60mm | |
| Resultado de verificação | LCD de 22 polegadas, suporta saída OK/ng buff shunt | |
|
Função Estendida |
Código de barras | Reconhecimento automático de códigos de barras ((1D&2D) |
| Controle remoto |
Operação remota através do TCP/IP |
|
| Modo do servidor |
Com o servidor central, múltiplos dados AOL podem ser centralizados e geridos |
|
| Resumo do CCP e controlo do programa | Recoerir e analisar os dados dos ensaios em todo o processo e ver o estado da produção e a análise da qualidade através de controlo remoto | |
| Função especial | Função de detecção de programas múltiplos de placa multi-conectada, função de detecção de programas de comutação automática do lado A/B | |
