Detalhes do produto:
Condições de Pagamento e Envio:
|

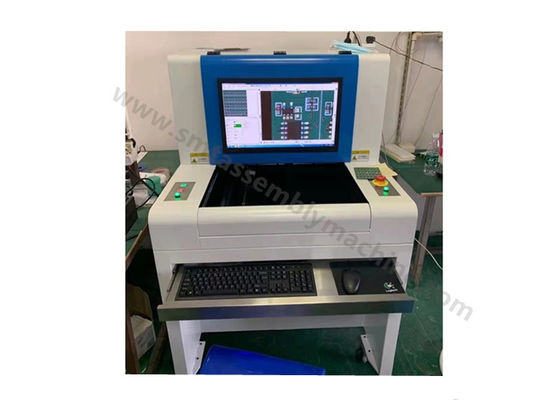

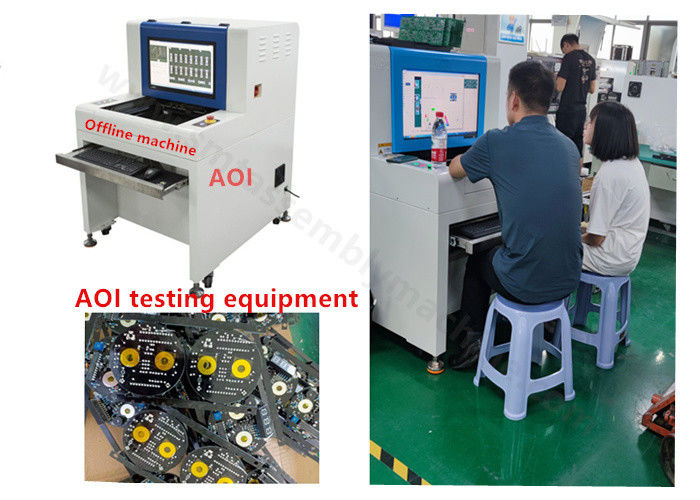

| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X1 |
|---|---|---|---|
| Câmara: | câmera digital inteligente Full color | Faixa de espessura: | 0,6~5,0mm |
| Peso Máximo Máximo de PCBA: | 3,1kg aproximadamente | Condição: | novo |
| Destacar: | Máquina de montagem SMT de inspecção AOI,Teste AOI Máquina de montagem SMT,Dispositivo de montagem de superfície da Panasonic |
||
Parches SMT e equipamento de inspecção
Importação CAD
O CAD é importado automaticamente por software de nível superior
Depois de importar os dados CAD, clique em Reiniciar campos para reiniciar os nomes de cada campo
1) Localização do componente: Nome da localização do componente do componente padrão no sistema de coordenadas real.
2) X: A abscísa do componente padrão no sistema de coordenadas mecânicas.Máquina de selecção e colocação SMT
3) Y: a ordenada do componente padrão no sistema de coordenadas mecânicas.
4) Ângulo: Ângulo do componente-padrão no sistema de coordenadas mecânicas.
5) Número de peça: correspondente ao número de peça padrão na fábrica, um parâmetro importante de ligação automática de componentes.
6) Comprimento: comprimento do componente.
7) Largura: Largura do componente.
Após definir os nomes dos campos da coluna de dados CAD, selecione "Next" para converter os dados de acordo com a situação real.
(Em geral, o padrão é suficiente)Máquina de inspecção AOI
Em seguida, selecione Próximo para mostrar a imagem do componente
Descrição da área da imagem: A imagem acima é uma renderização do espelhamento de componentes, através deste diagrama, comparado com a imagem real do componente, os dados CAD e os dados do componente de dados correspondem.
Barra de ferramentas:
1) Rotear 90 graus no sentido horário: A imagem do espelho é girada 90 graus no sentido horário.
2) Rotear 90 graus no sentido contrário ao dos ponteiros do relógio: A imagem espelhada é girada 90 graus no sentido contrário ao dos ponteiros do relógio.
3) Rodar 180 graus: A imagem espelhada é girada 180 graus no sentido horário.
4) Espelho horizontal: Espelho horizontal da imagem.
5) Espelho vertical: Imagem espelhada verticalmente da imagem espelhada.
6) Passo anterior: Volte ao passo anterior.Máquina de montagem SMT
7) Terminar: Após a imagem do componente ser ajustada, carregar os dados CAD no programa.
8) Ligação automática de acordo com normas comuns: quando selecionados, os dados serão automaticamente ligados aos dados normalizados do diagrama comum.
[Nota] Para placas de PCB maiores, as posições de coordenadas de todos os componentes podem ser alinhadas por dois componentes que estão distantes uns dos outros (diagonalmente) fazendo assim:
Clique em [Lock] (o nome do botão muda para [Set Identification Point]), alinhe o centro do "dez" no diagrama FOV com o centro do componente,em seguida, clique em [Set Identification Point] na janela de importação CADApós esta etapa, não é necessário usar [deslocamento global] para tornar a posição do componente precisa.
Altere para a janela de miniatura quando a importação CAD estiver completa:
Parâmetro da função
| SZ-X1 Especificação do produto | ||
|
Elementos de ensaio |
Modo de programação | Importação automática de dados CAD para a biblioteca de componentes |
|
Após o refluxo de fuenace |
Componente: peças erradas, peças faltantes, polaridade, desvio, monumento, inversão, danos, curvatura, matéria estranha, etc. Junções de solda: menos estanho, mais estanho, buracos de estanho, pontes, revestimento de estanho, estanho falso, contas de estanho, etc. |
|
| Teste mínimo de paet | Ao longo da resolução a agulha de medição mínima é 03015 ((01005) chip& 0.3 pitch IC | |
|
Após a Soldadura por Ondas |
Menos estanho, mais estanho, buraco de estanho, estanho falso, ponte, estaca de estanho, estanho diferente, etc. | |
