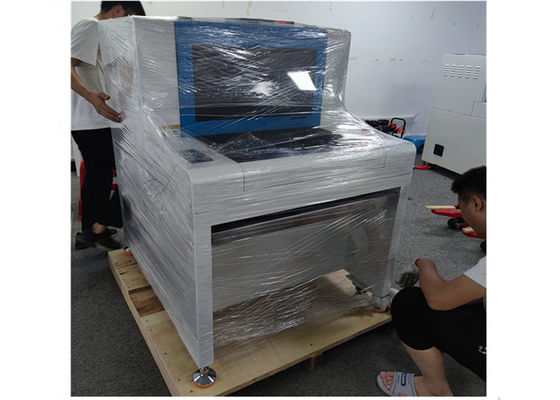

Equipamento de colocação Yamaha YV100Xe SMT Placa PCBA AOI para detectar SMD NPMD3
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do Produto: | equipamento de teste AOI | Modelo: | SZ-X1 |
|---|---|---|---|
| Câmera: | câmera digital inteligente em cores | Faixa de espessura: | 0,5~5,0 mm |
| Peso Máximo Máximo de PCBA: | 3kg aproximadamente | Faixa de tamanho de PCB: | vature PCBA cur |
| Realçar: | Equipamento de colocação smt Yamaha,equipamento de colocação smt AOI |
||

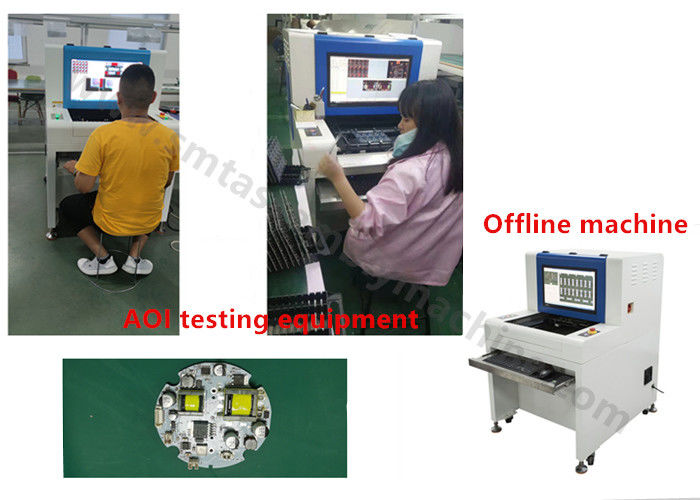

Yamaha YV100Xe equipamento de colocação smt placa AOI PCBA para detecção de SMD NPMD3
Remendos SMT e equipamentos de inspeção
Definir marca
Etapas: Encontre a posição da marca na placa PCB, conforme mostrado na [Figura 2.5.6.1], coloque a caixa de marca na posição da marca,
em seguida, clique em 'Registrar' para abrir a janela de registro (como mostrado na Figura 2.5.6.2) para ajustar os parâmetros,
clique em [Critérios de Registro] para concluir o registro de uma Marca.Registre outra Marca conforme descrito acima
Em testes normais, a posição da mesma placa modelo deve estar na mesma posição, permitindo um deslocamento de 2mm,
em caso de falha na correção da marca, modifique o valor do limite superior e ajuste o brilho e
contraste com o intervalo de valores OK sob a condição de determinar que o ponto de marcação e a caixa de marcação não estejam deslocados.
Uma vez feito, clique em 'Next' para entrar na importação CAD
Parâmetro de função
| Especificação do produto SZ-X1 | ||
|
Itens de teste |
Modo de programação | Importação de dados CAD automaticamente para a biblioteca de componentes |
|
Após a fuga de refluxo |
Componente: Peças erradas, peças faltantes, polaridade, desvio, monumento, reversão, dano, dobra lc, matéria estranha, etc. Juntas de solda: menos estanho, mais estanho, furo de estanho, ponte, revestimento de estanho, estanho falso, talão de estanho, etc |
|
| Teste de paet mínimo | Com a resolução, a medida mínima é 03015(01005)chip&0,3 pitch IC | |
|
Solda Após Onda |
Menos estanho, mais estanho, buraco de estanho, estanho falso, ponte, estanho psckage, estanho beda, etc | |
