| Nome do produto: | Equipamento de testes de AOI | Modelo: | SZ-X1 |
|---|---|---|---|
| Sistema de Operação: | Profissional Windows7 | Potência: | <1,5 Kw |
| Peso: | 400 kg | Utilização: | exame PCBA |
| Destacar: | Máquina de montagem AOI SMT,1Máquina de colocação SMD de 0,5 kW |
||

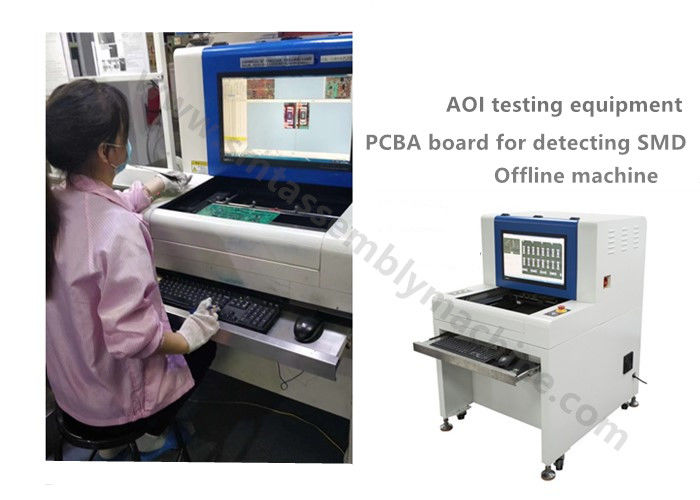

Máquina de montagem SMT AOI 10μm: 01005chip e máquina de colocação SMD IC de 0,3 pitch
3Vantagens da AOI:
1) Elementos verificáveis:
Após soldagem por ondas por enchufe DIP: muito estanho, pouco estanho, buraco de estanho, curto-circuito, alfinete não saindo, etc.
SMT: Peças faltantes, deslocamento, peças erradas, polaridade inversa, danos, poluição, menos estanho, mais estanho, curto-circuito, soldagem virtual, etc.
2) Função de software potente
*Extracção de cores, análise estatística
* Máquina de colocação SMD de reconhecimento de caracteres (OCR)
* Análise da distância de cor
*Cruzeiros de IC
* Análise da gravidade específica em preto e branco
* Análise do brilho
*Análise de semelhança de gráficos
*Importação de dados CAD
* Função estatística do RCP
*Gestão ao nível da operação
*Escaneamento de códigos de barras
* Máquina de colocação SMD de programação off-line
* Função de dados CAD
*Reconhecimento e detecção automáticos da superfície inferior
*Detecção multi-panel
*Interligação multi-máquina
*Biblioteca padrão de componentes autoconstruídos
* Podem ser gerados e exportados relatórios diários, semanais e mensais
*Pode ser ligado a várias estações de manutenção
3) Projeto de estruturas mecânicas de precisão
* Quadro de alta rigidez, centro de gravidade de colocação mecânica SMD razoável,
baixa vibração durante a operação, bela aparência.
*Relhas de guia de parafusos de precisão e trilhos lineares
*Instalação automática de precisão, conveniente e rápida para carregar e descarregar PCB
*Excelentes capacidades de montagem para assegurar a utilização estável e a longa vida útil de toda a máquina.
4), controlo eléctrico estável
* Servo sistema de accionamento, estável e maduro
*LS controlo de movimento maduro e estável
* Tecnologia avançada de captura e processamento de imagem EPIX
Componentes elétricos estáveis da OMRON, longa vida útil
*LAAP cabo de reboque flexível, a vida útil pode atingir 5-8 milhões de vezes
*O circuito é estável, fácil de manter e seguro.
5), conceção científica da fonte luminosa
* Philips LED
*A tecnologia de processamento global garante a precisão do ângulo de luz da fonte de luz
*Detecção de brilho rigorosa
*Teste de envelhecimento rigoroso para garantir uma vida útil de 50.000 horas
*A utilização científica do princípio da luz de três cores pode fazer com que os componentes mostrem cores diferentes
do corpo e solda em ângulos diferentes para alcançar fins de detecção precisos
| Especificações funcionais | |
| Placa de circuito testada | Inspeção da placa de circuito após o forno de refluxo SMT, antes da solda em onda e inspeção da placa de circuito após a solda em onda. |
| Método de detecção | Extração de cores, modelagem estatística, comparação de imagens a cores, ajuste automático dos seus parâmetros (como deslocamento, polaridade, curto-circuito, etc.) de acordo com diferentes pontos de detecção |
| Câmara | Câmera digital inteligente a cores completas |
| Resolução/faixa visual/velocidade |
Opcional: 25μm/Pixel FOV: 40,70mm X30,90mm Velocidade de detecção < 270ms/FOV Configuração padrão: 20μm/Pixel FOV: 32.56mm×24.72mm Velocidade de detecção <260ms/FOV Opcional: 15μm/Pixel FOV: 24,42mm X 18,54mm Velocidade de detecção < 240ms/FOV Opcional: 10μm/Pixel FOV: 16,28mm X12,36mm Velocidade de detecção < 220ms/FOV |
| Fonte de luz | Destaque RRGB torre de anel coaxial fonte de luz LED (luz colorida) |
| Modo de programação | Escrita manual, quadro automático, importação de dados CAD e biblioteca automática de componentes correspondentes |
| controlo remoto | Realizar a operação remota, ver a qualquer momento e em qualquer lugar, iniciar ou parar a operação da máquina, modificar o programa e outras operações através da rede TCP / IP |
| Tipo de cobertura de detecção | Deslocamento, baixo nível de estanho, curto-circuito, poluição, partes faltantes, inclinação, lápides, lado de pé, partes viradas, partes erradas, danos, altura flutuante, polaridade, solda virtual, solda vazia,cola de transbordamentoFuro de estanho, falha de chumbo |
| Função especial | Operação simultânea de vários programas, suporta programas de chamada automática; pode verificar peças de rotação de 0-359° (unidade: 1°) |
| Ensaio mínimo da peça | 10 μm: 01005 chip e IC de 0,3 pitch |
| sistema operativo | Windows7 Profissional |
| Verifique a saída do resultado | Monitor LCD de 22 polegadas |
| Especificações do sistema | |
| Faixa de tamanhos de PCB | 50×50mm (min) √430×330mm (máximo) |
| Intervalo de espessura do PCB | 0.3 a 5 mm |
