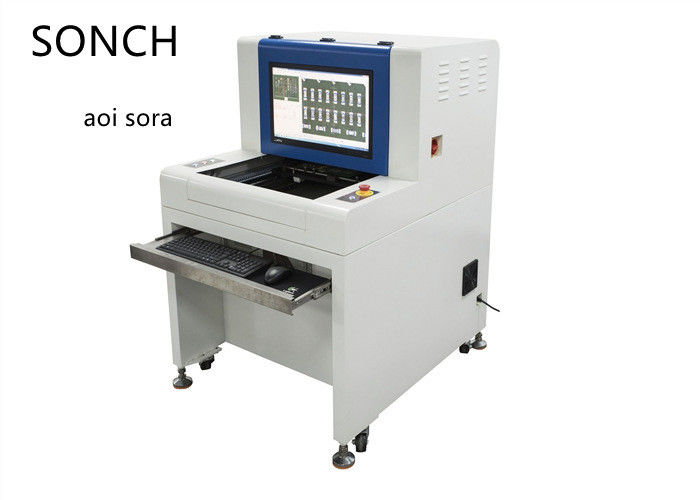

Sistema de inspecção de circuito impresso de câmara de 5 megapixels Equipamento de inspecção óptica automática

Imagem Grande : Sistema de inspecção de circuito impresso de câmara de 5 megapixels Equipamento de inspecção óptica automática Melhor preço

Detalhes do produto:

Lugar de origem:	China
Marca:	WANBO
Certificação:	CE
Número do modelo:	X1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	discuss price
Detalhes da embalagem:	Embalagem de caixa de madeira
Habilidade da fonte:	100 pcs/mês

Contato

Descrição de produto detalhada

Nome do produto:

Inspeccionar PCB:

após o forno de refluxo

Câmara:

CCD a cores

Potência:

AC220V 50/60Hz

Destacar:

Sistema de inspecção de PCB de câmara de megapixels

Sistema de inspecção de PCB RRGB

Equipamento de inspecção óptica automática de 5 megapixels

Equipamento de inspecção óptica automática

Sistema de inspecção de circuito impresso de câmara de 5 megapixels Equipamento de inspecção óptica automática 0

SZ-X1 Especificação do produto

Sistema de Imagem

Câmara Câmara industrial inteligente de 5 megapixels de alta definição

Resolução da câmara Configuração padrão:15um/PixelFOV:38.0mm*30.0mm; Opcional:20um,10um

Fonte de luz:Fonte de luz LED cinza-alto RRGB

Elementos de ensaio

Modo de programação Importação automática de dados CAD para a biblioteca de componentes

Após o refluxo de fuenace :

Componente: peças erradas, peças faltantes, polaridade, desvio, monumento, inversão, danos, curvatura, matéria estranha, etc.

Junções de solda: menos estanho, mais estanho, buracos de estanho, pontes, revestimento de estanho, estanho falso, contas de estanho, etc.

Teste mínimo de paet: Ao longo da resolução a agulha de medição mínima é 03015 ((01005) chip& 0.3 pitch IC

Após a solda por ondas: Menos estanho, mais estanho, buraco de estanho, estanho falso, ponte, estaca de estanho, estanho diferente, etc.

Especificação do PCBA de ensaio

PCBA Faixa de tamanho :50*50mm~430*330mm

Faixa de espessura :0.5~5.0 mm

Peso máximo do PCBA 3 kg

Curvatura do PCBA :< 5 mm Ou 2% do comprimento da diagonal

Altura do PCBA Não, não, não, não.

Resultado de verificação LCD de 22 polegadas, suporte de saída OK/ng buff shunt

Função Estendida

Código de barras :Reconhecimento automático de códigos de barras ((1D&2D)

Controle remoto : Operação remota através do TCP/IP

Modo do servidor Com o servidor central, vários dados AOL podem ser centralizados e geridos.

Resumo do CCP e controlo do programa :Recolar e analisar os dados dos ensaios durante todo o processo e visualizar o estado da produção e a análise da qualidade através de controlo remoto

Função especial Função de detecção de programas múltiplos do lado A/B

Sistema de aquisição de imagem e controlo de movimento
Use uma estrutura de tiro de cima para baixo
Lente industrial de alta definição de 10 megapixels
Sistema de serviço de movimento de alta precisão

É adequado para ensaios em várias indústrias de produção
Sistema de inspecção de circuito impresso de câmara de 5 megapixels Equipamento de inspecção óptica automática 1
A Sonch está equipada com uma fonte de luz LED de alto brilho e um poderoso algoritmo de software, que pode ser utilizado para vários requisitos de detecção de processos de PCBA.

Sistema de inspecção de circuito impresso de câmara de 5 megapixels Equipamento de inspecção óptica automática 2

Controle de processos estatísticos (CPC)
Fornecer relatórios pormenorizados dos vários requisitos de produção

Quando o mesmo erro ocorrer mais de uma vez, o alarme será emitido automaticamente.

Cálculo automático das curvas semanais, mensais, trimestrais, gráfico de PPM, etc.
