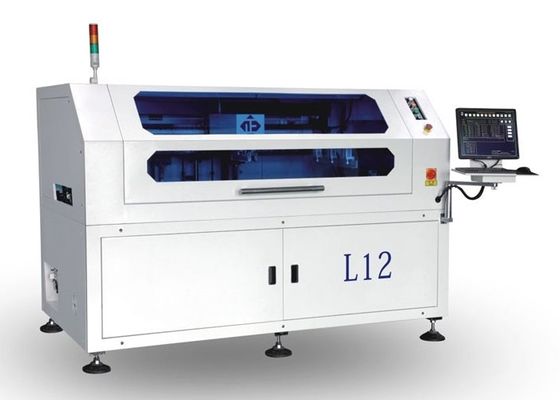

Máquina de impressão de tela compacta, impressora automática de estêncil SMT

Impressora automática de ecrã, impressora de estêncil, máquina de impressão de pasta de solda para luz de tira de tubo LED

Máquina de recolha e colocação SMT

Vantagem

1, tipo de ponte de arco com raspador suspensa de ligação directa.
2, cabeça de impressão com motor passo-a-passo de auto-ajuste e suspensão programável.
3, Tipo de deslizador de posicionamento de quatro rodas com deslizadores duplos bilaterais garante a precisão de movimento e estabilidade quando o raspador está correndo para frente e para trás.
4O sistema de transmissão de correia exclusivo evita o bloqueio ou a queda de PCB.
5O motor programável controla a velocidade de transporte e coloca o PCB na posição precisa.
6, A unidade para limpeza é separada da câmera CCD, o que pode minimizar a carga do motor e impulso, melhorar a precisão de posicionamento e velocidade e prolongar a vida útil.
7, Com servomotor e parafuso de chumbo, a plataforma UVW de conexão direta é caracterizada por alta precisão, alta rigidez e estrutura compacta.


Em segundo lugar, as características

Sistema de raspador

* Suspensão de tipo arco pendente de esguichadeira reta

* Motor passo flutuante auto-ajustável programável para acionar a cabeça de impressão

* Estrutura tipo trilho deslizante de duas rodas com duplo deslizador para garantir a precisão e a suavidade da operação dianteira e traseira
* Concebido para os diferentes requisitos de pressão da lâmina dianteira e traseira e para a estabilidade do levantamento, para evitar a fuga da pasta de solda e a lâmina tem um certo design elástico de fixação,a pressão da lâmina, a velocidade de elevação, a velocidade de impressão, o intervalo de impressão são ajustáveis por software, e fornecendo aos clientes uma variedade de métodos de desmoldamento para se adaptar a diferentes requisitos de PCB,fornecer aos clientes uma boa plataforma de controlo de impressão;
* Sistema de raspador de deslizamento para melhorar a estabilidade de funcionamento e prolongar a vida útil;

Dispositivo de retroalimentação da pressão da lâmina totalmente fechado, que monitora constantemente o tamanho da pressão da lâmina, tornando a lata mais cheia;

2Sistema de posicionamento de malha de aço

Malha de aço grande e pequena, boa e ampla aplicabilidade

O cilindro SMC importado é utilizado como cilindro de malha de aço sob pressão.

Escala incorporada, nunca cair

Quadro de malha de aço fixo segmentado

3Sistema de imagem e caminho óptico

Os eixos X e Y são feitos de barras de parafuso de alta rectificação Kuroda japonesas, acionadas por motores Panasonic japoneses em ambas as extremidades.

Adicionar internamente polarizadores para capturar automaticamente e com precisão pontos MARK de diferentes formas

Fonte luminosa uniforme de três vias superior, inferior e coaxial

Usando Toshiba Industrial Camera

4Sistema de transporte e posicionamento de PCB

Escolha livremente a direcção do tabuleiro, livre para combinar

Cinturão de transporte interno de dentes de artesanato especial para evitar cartão

Regulação de velocidade de transporte programável para uma paragem mais precisa

Adotar pinças laterais e câmaras de aspiração a vácuo, que apertam efetivamente o PCB para garantir um contato plano completo entre o PCB e a malha de aço.

5Sistema de limpeza

Método de limpeza por pulverização

Lavar a seco, molhado, a vácuo qualquer combinação

Estrutura de limpeza separada

Faixa de limpeza de arco

líquido de lavagem, e papel de limpeza de malha de aço pode ser controlado

6Sistema de calibração da plataforma

Estrutura da plataforma UVW, alta precisão, alta rigidez, estrutura compacta

Ligação de três eixos, pequeno tamanho e alta precisão

7- Sistema de base e rack

Forma sólida

Motor Panasonic mais parafuso japonês original de alta precisão

Alta rigidez, alta estabilidade estrutura de estrutura simétrica esquerda e direita

8Sistema de circuito elétrico

Sistema de circuito de ar de circuito seguro e simples

A via de ar do circuito é erguida para descarregar ambos os lados e a parte traseira da máquina para facilitar a manutenção.

9. Sistema operacional

Interface fácil de aprender e fácil de usar com bom diálogo homem-máquina

Faça arquivos de programação com funções de ensino e navegação, solicitações em cada passo

Comutação de um botão em chinês e inglês

Com registro de operações, análise de registos de falhas e outras funções

10. Outras opções de função

Função de distribuição automática

Função de código de varredura automática

Função automática de enlatamento

Controle de circuito fechado

Função de temperatura e umidade constantes

Função de enchimento de malha de aço

Outras funções podem ser personalizadas de acordo com as necessidades reais dos clientes

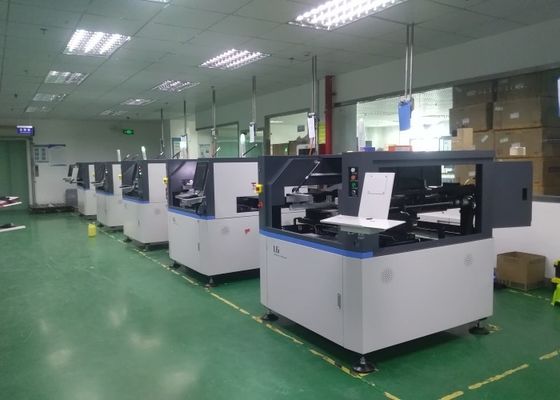

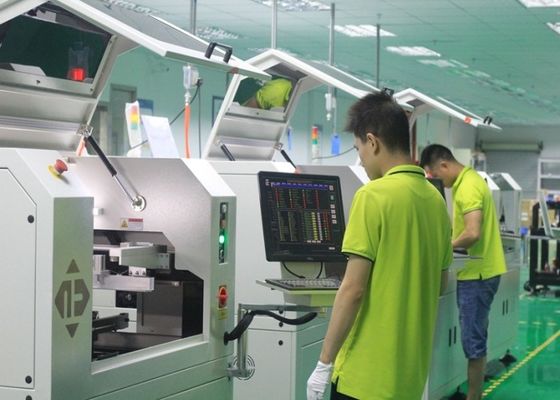

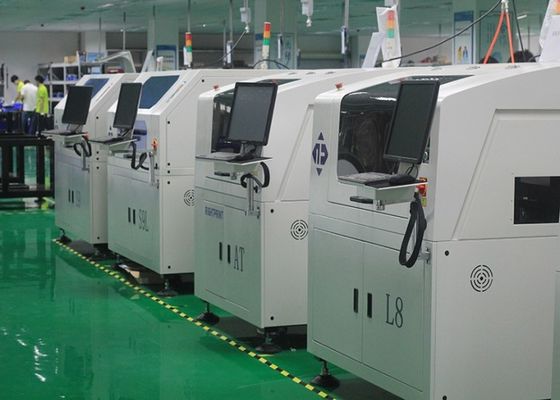

Imagem de facto e site do cliente.
