Máquina de solda por toque e controle PLC DIP para PCB de 0 a 450 mm

0-450 mm Máquina de solda de ondas de PCB

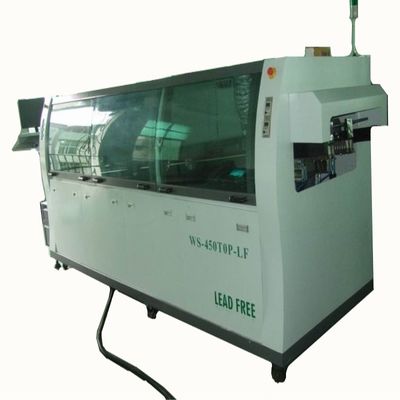

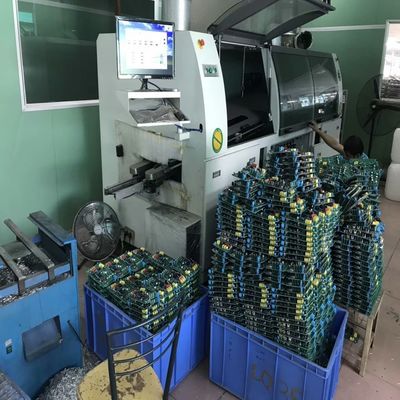

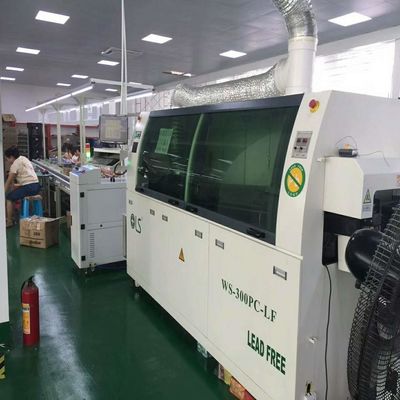

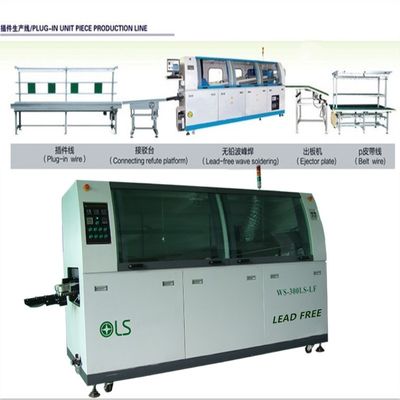

Top 450 série touch screen + PLC controle máquina de soldagem de onda

Características do produto:

Design de forma simplificada, design modular interno, adequado para peças SMT e DIP de solda sem chumbo;
Ecrã táctil + sistema de controlo PLC;
Mover a utilização de um motor de cabeça de cilindro sem haste, o controlo alemão Siemens PLC, estável e fiável; (opção de motor passo a passo)
Sistema de alimentação automática de fluxo com bomba de ar e dispositivo de monitorização do nível do líquido, para manter o fornecimento constante de fluxo;
Design de bocal patenteado, a largura do pico pode ser ajustada automaticamente com o tamanho da placa de PCB para alcançar uma capacidade oxidativa ultra-baixa;
Os componentes elétricos são todos de marcas importadas, todas as linhas de sinal protegidas;
A área de aquecimento com micro-ar quente pode acelerar o ciclo de projeto, o efeito de aquecimento é mais uniforme;
O sistema de pré-aquecimento utiliza quatro secções controladas individualmente para assegurar o processo de solda;

com diagnóstico de falhas inteligente, estado do dispositivo de registo automático e funcionamento de diferentes utilizadores;
Estrutura de cadeia de acionamento com garra dupla, para reforçar a adaptabilidade de vários PCB;
Seguir a utilização de perfis de força, endurecidos e duráveis;
A largura da garra da cadeia pode ser ajustável com o tamanho da placa de PCB;
E a instalação de um dispositivo de limpeza automática.. pulverizar uma proteção mais eficaz para limpar o bico;
Soldadura de aço inoxidável e filtro de escape para auxiliar o dispositivo de pulverização económico, uma estrutura modular de tipo gaveta para facilitar a limpeza;
Design de bocal patenteado, a largura do pico pode ser ajustada automaticamente com o tamanho da placa de PCB para alcançar uma capacidade oxidativa ultra-baixa;
Soldadura de precisão com um botão plano de forma de onda multi-direcional fora do sistema, fácil de ajustar;
modo de onda de solda de operação económica, menos oxidação, poupança de energia;
A utilização de ventiladores centrífugos para cima e para baixo dos gases de escape, reduzindo os riscos de incêndio;
conceção de sensores de fluxo externos, mais fiáveis e duráveis;

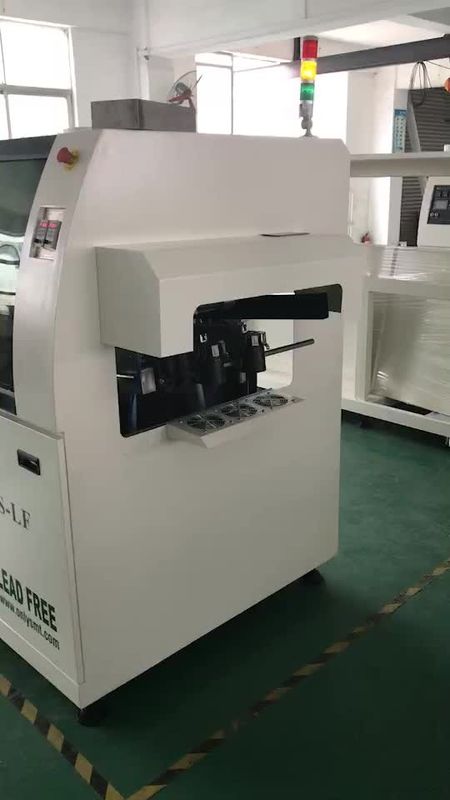

1 Sistema de pulverização

- utilização do motor de cabeçote de cilindro sem haste, com comando alemão Siemens PLC, estável e fiável (opção motor passo a passo);
- sistema automático de alimentação de fluxo com bomba de ar e dispositivo de controlo do nível do líquido, para manter o abastecimento constante de fluxo;
- sistemas completos de recuperação de fluxo e de filtragem por ventilação, útil protecção do ambiente;

- sistema de pulverização modular montado no veículo, de fácil manutenção;

- pré-aquecido com zona de pré-aquecimento de ar quente 3 + 1 micro-segmento de holofotes zona de pré-aquecimento infravermelho, muita potência;
- quatro secções de zona de pré-aquecimento de 1800 mm de comprimento, para fazer a plataforma de temperatura de retenção;
- zona de pré-aquecimento toda a janela de observação, o projecto de desenvolvimento;

- conceção modular do aquecedor, fácil manutenção;

- rotor dentado de arco moldado, com um bico patenteado para uma capacidade oxidativa ultra-baixa;
- soldadura de precisão com uma perna plana de forma ondulada, multi-direccional, fora do sistema, fácil de ajustar;
- onda de solda com o departamento central do sistema de suporte, para evitar a grande deformação da placa soldada e o impacto negativo;
- fogão de estanho para baixo e para fora do sistema, e dispositivo de controlo automático de limite de elevação, fácil de operar;
- Dispositivo de oxidação patentado para reduzir a geração de pó negro oxidado;
- aquecimento térmico externo, fogão de estanho não é fácil de deformação, estabilidade de estanho-temperatura;
- modo de operação de onda de estanho económico, menos oxidação, poupança de energia;
- pico da onda de choque e inclinação para a frente do projeto de baixo nível, eficiência energética e redução da quantidade de oxidação;
- Fornos e aberturas de titânio, resistentes à corrosão e a altas temperaturas, sem deformação;

4 sistema de arrefecimento

- Design de zona de resfriamento duplo, utilização de um forte caminho frio para cima e para baixo do ventilador, luz pontual;

5 Transporte e sistema de modulação de largura

- resistência à deformação dos carris de liga especial de elevada resistência;
- reforço do projecto europeu específico Li Sheng para reforçar as garras de titânio, a fim de assegurar um transporte fiável;
- sistemas de posicionamento superflexíveis com modulação de largura de parafuso;
6 Sistema de controlo
-Toda a máquina adota o controlo do módulo de controlo de temperatura Siemens PLC +, estável e fiável;
- os componentes eléctricos são todos de marcas importadas, todas as linhas de sinalização blindadas;

- um poderoso software de controlo, executado no sistema Windows XP, em inglês e que pode ser alternado a qualquer momento;

Parâmetros técnicos:

PCB largura de trabalho 0~450 mm tamanho padrão ajustável
Altura do transportador de PCB Max.750±50 mm
Direção do transportador de PCB L-R
Velocidade do transportador de PCB 0-2,0 m/min
Inclinação do caminho do transportador 3~7
Distância da zona de pré-aquecimento 2000 mm ((4*500 mm)
Zona de pré-aquecimento n.o 4
Temperatura de pré-aquecimento 0~250°C
Potência para pré-aquecimento 13kw
Potência para compensação de calor 2kw
Material de solda livre de chumbo/material de solda comum
Volume da solda 300-400 kg
Temperatura da solda 0~350±1°C
Potência para solda 12kw
Tipo de controlo de temperatura P.I.D.
Fluxos de solda 10~100 ml/min
Temperatura de refrigeração 10°C abaixo
Pulverizador Tipo móvel SMC cilindro sem barras
Linhas de potência 3 fase 5 (5W,3P) 380V
Potência para aquecimento 25kw
Potência para funcionamento Aproximadamente 8 kW
Fornecimento de ar 5 kg/cm2
Peso Aproximadamente. 1800kg
Dimensões L*O*H 4500*1500*1750mm
