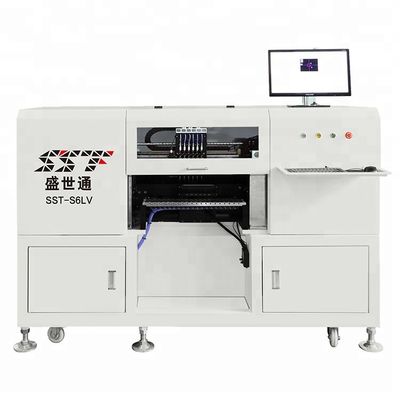

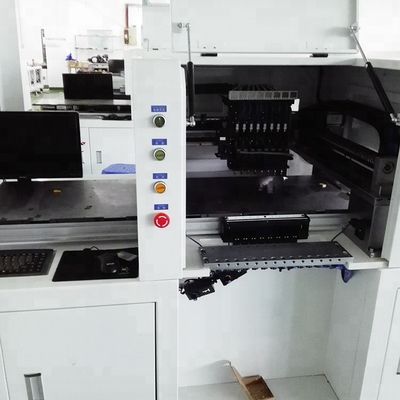

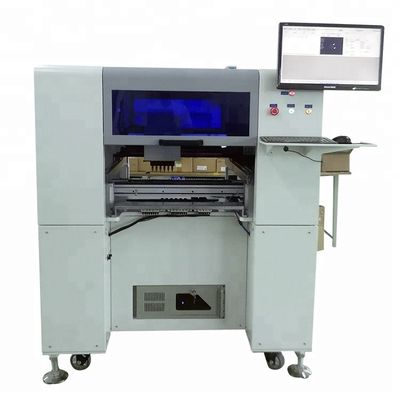

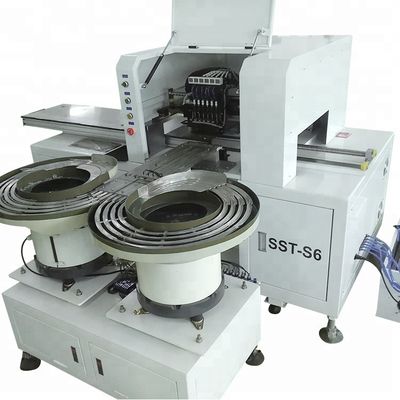

Máquina eletrônica SMT de seleção e colocação para tubo fluorescente LED / cinto de luz macio

Equipamento eletrônico de recolha e colocação

Equipamento SMT de máquina de recolha e colocação
1, Mount: Mount 0603 a 7272 pode atender a todas as especificações dos componentes SMD LED.condensadores) e LED de alta potência e a lente pode ser produzido.
2, posicionamento preciso: o bloco de posicionamento é a forma mais conveniente de posicionar o substrato, a origem do contraponto, posicionamento preciso (precisão inferior a 0,05 mm).Intervalo de ângulos de 0-360 grausCada bocal de sucção é independente de ângulo, e seis câmaras de reconhecimento de elementos, além de lâmpada LED pode montar o tradicional., lâmpada, lâmpada, lâmpada,lâmpada de teto, tubo de guarda-roupa, potência de acionamento LED, série de lâmpadas de cobre e assim por diante podem ser montados livremente.
3, alta precisão: os eixos X, Y e W são equipados com parafusos de esferas de precisão e trilho de guia, eixo Z 6 conjuntos de motor de acionamento importado, melhorar a coordenação suave do movimento do equipamento,reduzir o ruído anormal, melhoram consideravelmente a precisão e a rapidez do adesivo.
4, especificações SMT: plataforma 1200X310mm, aplicável ao mercado atual de 99% de produtos LED; placa de PCB pode ser colocada em várias formas, sem grampos, pode ser colocado 1.2-1.Placas de PCB de 5 metros de comprimento
5, o sistema de programação visual, software de programação online, que é de alta precisão câmera digital câmera, não há necessidade de inserir manualmente elementos e coordenadas de posicionamento;Utilizando a identificação automática por câmara visual, para assegurar a precisão da montagem.
6, a interface do software é simples e elegante, funcional e prático, software visual de programação online, exibir todas as coordenadas no software de imposição,e ajuste fino das coordenadas do ponto, a fim de alcançar a montagem de alta precisão, sem coordenadas de entrada manual do elemento, rápido e conveniente, simples e claro, combinado com as necessidades reais de muitos fabricantes de LED R & D design.
7, YAMAHA Feeder: configuração da máquina 6pcs 8MM YAMAHA Feida (também opcional com Fuji Feida elétrico), longa vida útil, alta estabilidade, velocidade rápida.

Parâmetros técnicos:

Principais características do produto:

1A plataforma utiliza o servomotor japonês Panasonic, órbita importada, garantindo a estabilidade e precisão de controlo da plataforma móvel.
2. O eixo X, Y adotam servo drive panasonic, com guia linear importado, garantir o patch de alta precisão, alta velocidade, a estabilidade da primeira classe.
3. 4 conjuntos de alta velocidade de trabalho de abertura de poste ao mesmo tempo, melhorar muito o desempenho do equipamento.
4. Fácil de entender maneira de programação gráfica, melhorar muito a conveniência de operação, posicionamento de posicionamento auxiliar visual automático, preciso, conveniente.
5A selecção de uma variedade de batchers, pode satisfazer a exigência de diferentes componentes de embalagem LED de SMT.
6Controlado por computador de controlo industrial + controlador especial independente, estabilidade do sistema, operação simples, fácil de aprender.
7. Software poderoso, programação de coordenadas usando exibição numérica e gráfica, correção de coordenadas e mudança é conveniente,o processo de produção dos progressos e componentes dos patches de exibição gráfica, o subsídio é conveniente.
8O software usa o sistema de banco de dados, diferentes tipos de programação de PCB podem ser armazenados, conveniente chamada, uma programação de novos produtos, chamando para a vida.
9. A plataforma, o eixo Y, o eixo X pode ser movido manualmente, livre ajuste de velocidade de movimento, perceber ponto arbitrário pode manualmente chegar, programação conveniente.
10. Importado sistema de detecção de pressão negativa, para a detecção precisa de material de absorção, efetivamente evitar o vazamento de material, extractor.
11Um gerador de pressão negativa com baixo ruído, longa vida útil, pressão de vácuo constante.
12Configuração padrão: 1 conjunto de computador de controlo industrial, quatro grupos de abertura, bocal de sucção 12;
13Opcional: combustível exterior para alimentador de 8 mm, 12 mm, 16 mm e 24 mm Yamaha; Compressor de ar.
