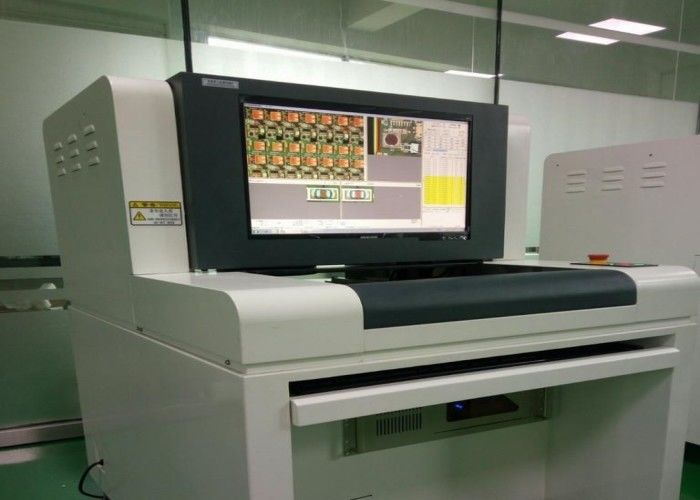

A máquina autônoma da inspeção de AOI/automatizou o equipamento ótico da inspeção
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | AOI | Inspecione o PWB: | após o forno do reflow |
|---|---|---|---|
| Câmera: | CCD da cor completa | Método da inspeção: | TOC, histograma, fósforo, curto, outro, crista, pino |
| componentes mínimos: | 01005 microplaquetas, 0. 3pitch IC | Sistema do código de barras: | a câmera automaticamente reconhece e transmite o código de barras |
| Realçar: | equipamento ótico automatizado da inspeção,equipamento da inspeção do aoi |
||
O detector ótico automático de AOI, AOI autônomo, inspeção da superfície da placa do PWB, procura um caminho mais curto, solda virtual, peças erradas
Máquina autônoma da elevada precisão AOI
Características
1. Apropriado para a inspeção autônoma após a solda de reflow e após a solda da onda
2. Operação remota de Networkable
3. A plataforma adota o aço japonês do ás S50C, que tem a dureza alta e a deformação mínima, que assegura o funcionamento exato e estável da máquina.
4. Haste importada do parafuso para a operação mais lisa
5. Fonte luminosa coaxial do diodo emissor de luz de RRGB
6. Algoritmos múltiplos para segurar facilmente ambientes complexos da inspeção
7. Chapeie a função automática de dobra da compensação, placa que flexível a detecção é igualmente excelente
8. Sistema de proteção da cortina da luz de segurança para assegurar a segurança do operador
9. A câmera industrial alemão do CCD, lente japonesa, pode igualmente assegurar a claridade da imagem latente durante o processo do movimento
10. Com servo de Mitsubishi de Japão, a máquina move-se mais exatamente e lisamente (opcional)
11. Programar é simples, e você pode obter começado em alguns dias (segundo a capacidade do seu indivíduo para aprender e aceitar)
12. As estatísticas dos dados do SPC, o mesmo erro ocorrem alarme automático das épocas múltiplas, assim melhorando o processo de produção
Parâmetro da função
| Comissão de controlo | Verifique a placa de circuito após o forno do reflow de SMT. |
| Método de detecção | O algoritmo do TOC, o algoritmo do histograma, o algoritmo do fósforo, o algoritmo curto, o OUTRO algoritmo, o algoritmo da CRISTA, o algoritmo do PIN e muitos outros algoritmos principais internacionais, o sistema ajustam automaticamente seus parâmetros de acordo com pontos diferentes da detecção. |
| câmera | Câmara digital esperta da cor completa. |
| Definição/escala visual/velocidade | Padrão: velocidade da detecção 20μm/Pixel < 260ms=""> |
| fonte luminosa | Da torre coaxial do anel do brilho alto RRGB fonte luminosa do diodo emissor de luz (luz da cor) |
| Modo de programação | Escreva manualmente, quadro automático, biblioteca componente automaticamente correspondente da importação dos dados do CAD. |
| controlo a distância | Operação remota com TCP 1 rede, visão do IP, ligando ou parando a máquina, alterando o programa, etc., quando, em qualquer lugar. |
| Tipo da cobertura da detecção | Desloque, menos lata, procurar um caminho mais curto, poluição, peças faltantes, enviesamento, lápide, lado acima, parte virada, errada, altura quebrada, de flutuação, polaridade, soldadura fria, soldadura vazia, colagem do excesso, furo da lata, fixe não para fora, etc. |
| Função especial | Os programas múltiplos correm ao mesmo tempo, programa automático do apoio; pode verificar 0-359. Peça de gerencio (a unidade é 1 grau) |
| Teste mínimo da parte | 10 um: 01005 microplaquetas & 0. 3 passos IC. |
| SPC e sistema de código de barras controle de processos | Os dados de teste são gravados e analisados estatisticamente e analisados. A análise do estado e da qualidade da produção pode ser vista em alguma área, e em Excel. Txt e outros formatos de arquivo podem ser output. |
| Sistema do código de barras | A câmera automaticamente reconhece e transmite o código de barras (1D ou 2D código) e as funções múltiplas de Mark (que incluem Mark mau). |
| Modo de servidor | Com o servidor central, diversos dados de AOI podem centralmente ser controlados. |
| sistema operacional | Profissional de Windows 7. |
| Verifique a saída do resultado | monitor de 22-inch LCD. |
Parâmetros de sistema
| Escala do tamanho do PWB | 50X 50mm (minuto) ~ 430X 330mm (máximo) |
| Escala da espessura do PWB | 0,3 a 5mm |
| PWB que aperta o afastamento da borda do sistema | PARTE SUPERIOR: parte inferior de 3,5 milímetros: 3,5 milímetros |
| Peso máximo do PWB | 3kg |
| Curvatura do PWB | < 5mm="" or="" 2=""> |
| Altura do PWB | PWB. Lado superior: parte inferior do PWB de 30 milímetros (lado inferior): 60 milímetros |
| Sistema de transporte | Os dispositivos bondes bilaterais automaticamente abertos e armazenados, compensam automaticamente a deformação de dobra do PWB |
| Altura do transporte da terra | 850 a 920 milímetros |
| Fluxo do transporte | O PWB move-se no sentido de Y |
| Motorista da plataforma de X/Y | O parafuso e o servo motor da C.A. conduzem, PWB fixado, movimentos da câmera no sentido XY; cada unidade passa a certificação de CTQ |
| fonte de alimentação | AC230V 50/60 de hertz é menos do que 0.5KVA |
| Pressão de ar | Nenhuma necessidade |
| peso do equipamento | Sobre 520KG |
| Dimensões do equipamento | 900x 1070x 1310mm (LxWxH) |
| Temperatura ambiental e umidade | RH de 10~35°C 35~80% (nenhuma condensação) |
| Segurança do equipamento | Cumpra com os standard de segurança do CE |
